Вањски модуларни оптички чвор

Микропроцесорска контрола, дигитални приказ параметара који инжењерски дебуг чине веома погодним. Главни производи за изградњу ЦАТВ мреже.

Pošalji upit

Представљање производа

Спољни модуларни оптички НодеСР 812 С је наш нови ЦАТВ мрежни оптички пријемник високог квалитета и конкурентних цена.

Optical Node

Техничке карактеристике

Фотоелектрична конвертиубна коцка са високим одзивом.

Оптимизирани дизајн круга, производња СМТ процеса, оптимизирана путања сигнала чине фотоелектрични пријенос сигнала моресмоотх-ом.

Специјализовани РФ атенуациони чип, добро РФ пригушење и равнотежна линеарна, висока хектара.

ГаАс појачало, двострука снага, велико појачање и мала деформација.

Радни статус микропроцесора, дигитални приказ параметара, практичност и интуитивно руковање, и стабилне перформансе.

Одличне АГЦ перформансе, када је опсег улазне оптичке снаге - 8 ～＋ 2 дБм, излазни ниво остаје непромењен, ЦТБ и ЦСО су у основи непромењени.

Параметри технике

Ставка	Јединица	Вањски модуларни оптички чвор
Оптички параметри
Примање оптичке снаге	дБм	-8 ~ +2
Оптички губитак поврата	дБ	ГГ гт; 45
Оптички пријем Таласна дужина	нм	1100 ~ 1600
Тип оптичког конектора		ФЦ / АПЦ, СЦ / АПЦ или одредио корисник
Тип влакана		Сингле Моде
Перформансе везе
C/N	дБ	≥ 51 （- улаз 2 дБм）
Ц / ЦТБ	дБ	≥ 65	Излазни ниво 106 дБμВ уравнотежен 6 дБ
Ц / ЦСО	дБ	≥ 60
РФ параметри
Фреквенцијски опсег	МХз	45 ~862
Равност у бенду	дБ	±0.75
Називни излазни ниво	дБμВ	≥ 106
Макс. Излазни ниво	дБμВ	≥ 110
Излазни повратни губитак	дБ	≥14
Излазна импеданса	Ω	75
Елецтрониц Цонтрол ЕК Домет	дБ	0～10
Елецтрониц Цонтрол АТТ Домет	дБμВ	0～20
Опште перформансе
Напон	V	АЦ {130 ~ 265） В или АЦ (35 ~ 85) В

Радна температура	℃	-40~60
Релативна влажност	%	Макс. 95% без кондензације
Потрошња	ВА	≤ 15
Димензија	мм	185（L）╳140（W）╳91（H）

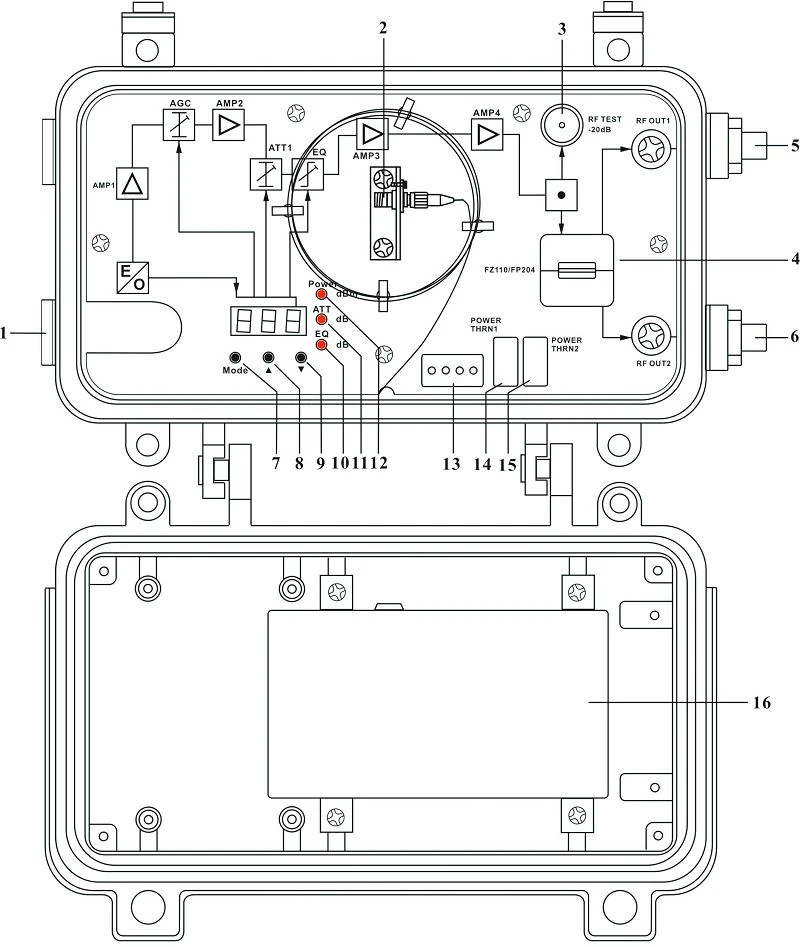

СтруктураДијаграм спољног модуларног оптичког чвора

1. Улаз са оптичким влакнима	2. Адаптер за оптичка влакна
3. -20дБ РФ тест порт	4. Излазна славина или разводник
5. РФ излаз 1	6. РФ излаз 2
7. Дугме за избор начина рада	8. УП тастер
9. ДОЉЕ дугме	10. Индикатор режима електронског управљања ЕК
11. Индикатор АТТ мода електронског управљања	12. Индикатор оптичког напајања
13. Интерфејс за напајање на матичној плочи	14. Уметач преко струје за напајање 1
15. Уметач преко струје за напајање 2	16. Прекидачко напајање

ФАК

1. Који су услови плаћања?

Обично прихватамо Т / Т, ПаиПал, Вестерн Унион и Алибаба Траде Ассуранце. Можете одабрати услове плаћања који су за вас најприкладнији.

2. Шта је са временом извођења?

Обично, ако постоји ГГ # 39; залиха, испоручујемо робу у року од 3 ~ 5 радних дана након потврде депозита. Ако нема на складишту, време испоруке зависи од тога.

3. Шта кажете за отпрему?

Кад је пакет мали, обично бирамо ФедЕк, ДХЛ, ТНТ, УПС и тако даље. Док се за робу велике тежине и велике запремине препоручује зрачна или морска пошиљка.

4 Како могу да наручим?

(1) Преговори би се требали договорити о ценама и спецификацијама производа.

(2) Тада ће се доставити предрачун за потврду.

(3) Депозит се може извршити према предрачуну.

(4) Производња ће почети чим наша банка потврди плаћање.

(5) Роба ће бити послата у договореном року испоруке. И број за праћење биће обавештен.
