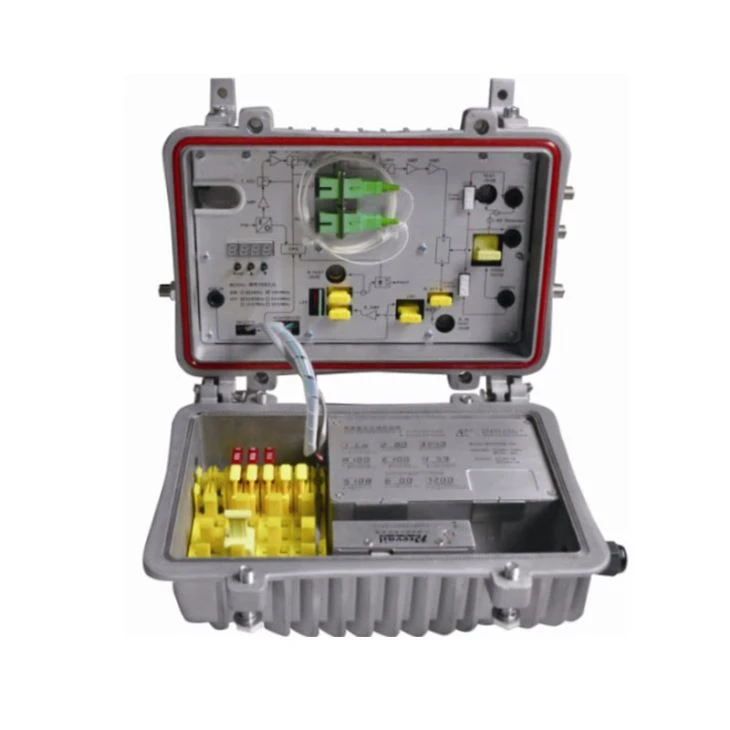

Спољни ЦАТВ оптички чвор
СР1012СТ је наш најновији висококвалитетни двоизлазни вањски ЦАТВ оптички чвор. Предпојачало прихвата ММЦ пуне ГаАс, а пост-појачало прихвата ГаАс модул. Оптимизирани дизајн кола, заједно са нашим 10-годишњим професионалним искуством у дизајну, омогућава да опрема постигне добре индексе перформанси. Микропроцесорска контрола, дигитални приказ параметара, инжењерски дебуг је посебно лак.
Техничке карактеристике
Фотоелектрична конвертирајућа цев са великим одзивом.
Оптимизовани круг дизајна, уз производњу СМТ процеса, оптимизовани пут сигнала, чини фотоелектрични пренос сигнала несметанијим.
Специјализовани РФ атенуациони чип, са добрим РФ пригушењем и равнотежном линеарном, високом тачношћу.
Уређај ГаАс појачавач, снаге удвостручене снаге, са великим појачањем и малим изобличењем.
Ради контрола управљачке опреме са једним рачунарским микрорачуналом (СЦМ), ЛЦД дисплеј параметри, практичност и интуитиван рад и стабилне перформансе.
Изврсне АГЦ перформансе, када је опсег улазне оптичке снаге －9 ～ ＋ 2дБм, излазни ниво остаје непромијењен, ЦТБ и ЦСО у основи не мијењају се.
Резервисано сучеље за комуникацију података, може се повезати са Етхернет транспондером, приступом систему управљања мрежом.
Повратна емисија може одабрати режим пуцања да бисте нагло смањили конвергенцију буке и смањили број пријемника предњег дела.
Параметар технике
Ставка | Јединица | Oоптички чвор ЦАТВ на отвореном | |||
Напредни оптички пријемни део | |||||
Оптички параметри | |||||
Примање оптичке снаге | дБм | -9 ~ +2 | |||
Оптички губитак поврата | дБ | ГГ гт 45 | |||
Оптичка таласна дужина пријема | нм | 1100 ~ 1600 | |||
Тип оптичког конектора | ФЦ / АПЦ, СЦ / АПЦор одредио корисник | ||||
Тип влакана | Сингле Моде | ||||
ЛинкПерформанце | |||||
C/N | дБ | ≥ 51 (улаз од 2 дБм) | |||
Ц / ЦТБ | дБ | ≥ 65 | Излазни ниво 108дБμВ ЕК6дБ | ||
Ц / ЦСО | дБ | ≥ 60 | |||
РФ параметри | |||||
Фреквенцијски опсег | МХз | 45 ~862 | 45 ~1000 | ||
Равност у бенду | дБ | ±0.75 | ±0.75 | ||
Називни излазни ниво | дБμВ | ≥ 108 | ≥ 108 | ||
Макс. Излазни ниво | дБμВ | ≥ 114 | ≥ 112 | ||
Излазни повратни губитак | дБ | (45 ~ 550МХз) ≥16 / (550 ~ 1000МХз) ≥14 | |||
Излазна импеданција | Ω | 75 | 75 | ||
Опсег електронског управљања ЕК | дБ | 0～15 | 0～15 | ||
Електронски управљачки распон АТТ | дБ | 0～20 | 0～20 | ||
Дио повратне оптичке емисије | |||||
Оптички параметри | |||||
Оптичка таласна дужина преноса | нм | 1310 ± 10, 1550 ± 10 или одредио корисник | |||
Излазна оптичка снага | мВ | 0.5, 1, 2 | |||
Тип оптичког конектора | ФЦ / АПЦ, СЦ / АПЦор одредио корисник | ||||
РФ параметри | |||||
Фреквенцијски опсег | МХз | 5 ~ 65 (или одредио корисник) | |||
Равност у бенду | дБ | ±1 | |||
Ниво уноса | дБμВ | 72 ~ 85 | |||
Излазна импеданција | Ω | 75 | |||
НПРДинамички распон | дБ | ≥15 (НПР≥30 дБ) Користите ДФБ ласер | ≥10 (НПР≥30 дБ) Користите ФП ласер | ||
Опште перформансе | |||||
Напон | V | А: АЦ (150 ~ 265) В; Б: АЦ (35 ~ 90) В | |||
Радна температура | ℃ | -40~60 | |||
Температура складиштења | ℃ | -40~65 | |||
Релативна влажност | % | Макс. 95% без кондензације | |||
Потрошња | ВА | ≤ 22 | |||
Димензија | мм | 260（L）* 200（W）* 130（H） | |||
Уобичајена анализа кварова и решавање проблема
Феномен пропуста | Узрок квара | Решење |
Након повезивања мрежа, слика оптичке контактне тачке очигледна слична крива или велике честице се истичу али позадина слике је чиста. | 1. Улазна оптичка снага оптички пријемник је превисок, направите излазни ниво оптичког пријемника модул превисок и индекс РФ сигнала погоршати. 2. РФ сигнал (унесите оптички) индекс предајника) је лош. | 1. Проверите улазну оптичку снагу и направите одговарајућа прилагођавања како би се ушло у одређени распон; или подесите пригушење оптички пријемник за смањење нивоа излаза и побољшати индекс. 2. Проверите оптичку собу предњег краја РФ сигнал одашиљача индекс и маке одговарајућа прилагођавања. |
Након повезивања мрежа, слика оптичка контактна тачка има оцигледни звукови. | 1. Улазна оптичка снага оптички пријемник није довољно висок, резултира смањењем Ц / Н. 2. Конектор за оптичка влакна или адаптер оптичког пријемника има загађен. 3. Ниво РФ сигнала уноси у оптички предајник је превише низак, маке степен модулације ласера није довољно. 4. Ц / Ниндек системске везе сигнал је пренизак. | 1. Проверите примљену оптичку снагу уређаја оптичку контактну тачку и учините је одговарајућом подешавања да бисте га поставили у наведеном распону. 2. Опорави примљену оптичку снагу уређаја оптичка контактна тачка чишћењем оптичке етцметходс конектор за влакна или адаптер. Специфичне методе рада погледајте „Чишћење и начин одржавања оптичког влакна активни конектор “. 3. Проверите да ли ниво РФ сигнала улази у оптички предајник и прилагодите потребном улазу домет. (Кад улазни канали имају мањи број изнад 15, треба да буде већа од номиналне вредности.) 4. Употријебите анализатор спектра за провјеру системска везаЦ / Нанд је одговарајућа подешавања. Проверите да ли је сигнал везе система Ц / Н д 51дБ. |
Након повезивања мрежа, слике неколико оптичких контаката бодови се појављују насумично очигледан звук или јарко трагови. | Оптичка контактна тачка се отвара сметња у сигналном кругу или јака упад сигнала сметњи. | 1. Проверите да ли постоји јак интерференцијски сигнал извор; промените оптичку контактну тачку локацију ако је могуће да би се избегао утицај јак извор интерференције. 2. Проверите кабловске водове оптичког контакта тачка, ако постоји заштитна мрежа или ситуација која ефекат заштите од РФ конектора није добар. 3. Чврсто затворите кућиште опреме за обезбедити ефекат заштите; ако је могуће додајте заштитни поклопац до оптичке контактне тачке поуздано уземљење. |
Након повезивања мрежа, слике неколико оптичких контаката бодови се појављују један или два трагови хоризонталне светлости. | Снага напајањаАЦ сметње због лоше земље опреме или напајање. | Проверите ситуацију уземљења опреме, пазите да свака опрема у линији је поуздано уземљење и отпор уземљења је ﹤ 4Ω. |
Након повезивања мрежа, примљено оптичка снага оптичке тачка контакта је нестабилна и има велики континуирани промена. Излазни РФ сигнал је такође нестабилан. Али откривени оптички излаз снага оптичке предајник је нормалан. | Прикључак за теоптичка влакна типови се не подударају, можда АПЦ упишите везу са рачунаром, направите оптички сигнал не може нормално преношење. Конектор за оптичка влакна или адаптер може бити загађен озбиљно или адаптер је оштећен. | 1. Проверите тип активних влакана Цоннецторанд усваја АПЦ оптички тип конектор који је активан на влакнима да би се осигурало нормално пренос оптичког сигнала. 2. Очистите загађено оптичко влакно активно конекторски адаптер. Специфична операција Методе видети „Метода чишћења и одржавања конектора за оптичка влакна “. 3. Замените оштећени адаптер. |
