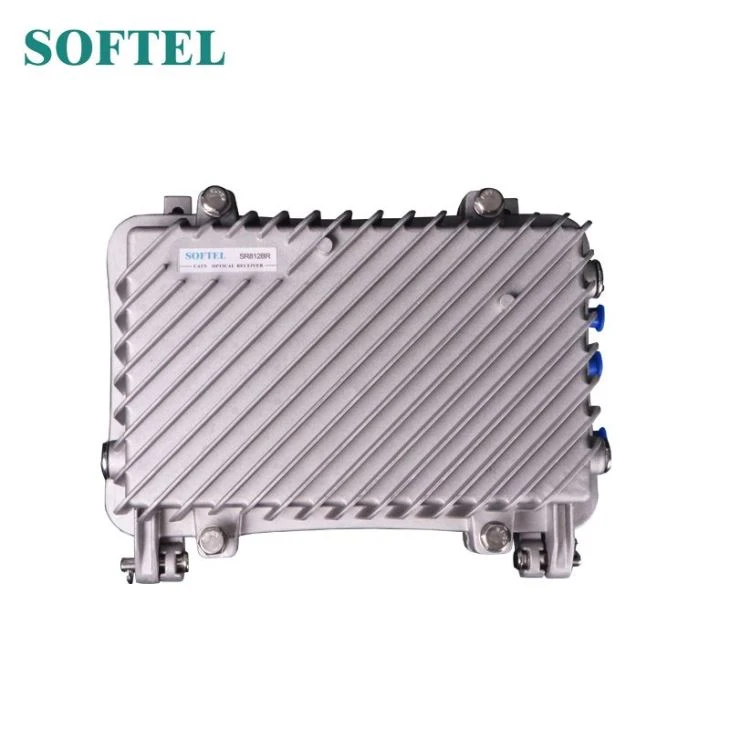

Спољни оптички пријемник са двоструким повратним путем

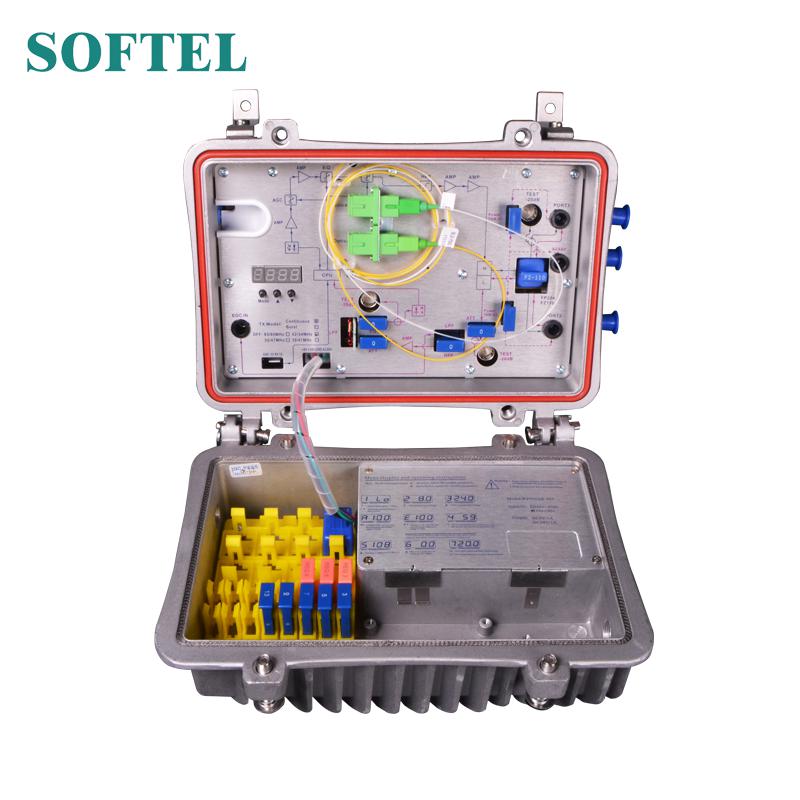

СР812СТ је наш последњи висококвалитетни оптички пријемник ЦАТВ са два излаза. Предпојачало прихвата ММИ пуне ГаАс, а пост-појачало прихвата ГаАс модул. Микропроцесорска контрола, дигитални приказ параметара, инжењерски дебуг је посебно лак.
Техничке карактеристике
1.Велична реакциона цев за конверзију ПИН-а са високим одзивом.
2.Оптимизирани дизајн круга, производња процеса СМТ, оптимизирана путања сигнала, чине глаткијим фотоелектричним пријеносом сигнала овог двосмјерног повратног пута вањски оптички пријемник.
3.Специјализовани РФ атенуациони чип, са добрим РФ пригушењем и равнотежном линеарном, великом тачношћу.
4.ГаАс појачавач, снаге удвостручене снаге, са великим појачањем и малим изобличењем.
5. Јединствена управљачка опрема за микрочип компјутера (СЦМ), ЛЦД дисплеј приказује параметре, практичност и интуитиван рад и стабилне перформансе.
6.Одличних АГЦ перформанси, када је опсег улазне оптичке снаге －9 ～ ＋ 2дБм, излазни ниво остаје непромењен, ЦТБ и ЦСО у основи нису промењени.
7.Заштићен интерфејс за комуникацију података, може се повезати са одговорником за управљање мрежом класе, приступ систему управљања мрежом.
8. Поновна емисија може одабрати режим пуцања да нагло смањи конвергенцију буке и смањи број пријемника предњег дела.
Параметар технике
Ставка | Јединица | Технички параметри | |||
Напредни оптички пријемни део | |||||
Оптички параметри | |||||
Примање оптичке снаге | дБм | -9 ~ +2 | |||
Оптички губитак поврата | дБ | > 45 | |||
Оптичка пријемна таласна дужина | нм | 1100 ~ 1600 | |||
Тип оптичког конектора | ФЦ / АПЦ, СЦ / АПЦ или одредио корисник | ||||
Тип влакана | Сингле Моде | ||||
Перформансе везе | |||||
Ц / Н | дБ | ≥ 51 (улаз од 2 дБм) | |||
Ц / ЦТБ | дБ | ≥ 65 | Излазни ниво 108дБμВ | ||
Ц / ЦСО | дБ | ≥ 60 | |||
РФ параметри | |||||
Фреквенцијски опсег | МХз | 45 ~ 862 | 45 ~ 1000 | ||
Равност у бенду | дБ | ± 0.75 | ± 0.75 | ||
Називни излазни ниво | дБμВ | ≥ 108 | ≥ 108 | ||
Макс. Излазни ниво | дБμВ | ≥ 114 | ≥ 112 | ||
Излазни повратни губитак | дБ | (45 ~ 550МХз) ≥16 / (550 ~ 1000МХз) ≥14 | |||
Излазна импеданса | Ω | 75 | 75 | ||
Опсег електронског управљања ЕК | дБ | 0 ～ 15 | 0 ～ 15 | ||
Електронски управљачки распон АТТ | дБμВ | 0 ～ 20 | 0 ～ 20 | ||
Дио за оптичку емисију повратне емисије | |||||
Оптички параметри | |||||
Оптичка таласна дужина преноса | нм | 1310 ± 10, 1550 ± 10 или одредио корисник | |||
Излазна оптичка снага | мВ | 0,5, 1,2 | |||
Тип оптичког конектора | ФЦ / АПЦ, СЦ / АПЦ или одредио корисник | ||||
РФ параметри | |||||
Фреквенцијски опсег | МХз | 5 ~ 65 (или одредио корисник) | |||
Равност у бенду | дБ | ± 1 | |||
Ниво уноса | дБμВ | 72 ~ 85 | |||
Излазна импеданса | Ω | 75 | |||
НПР динамички опсег | дБ | ≥15 (НПР≥30 дБ) | ≥10 (НПР≥30 дБ) | ||
Опште перформансе | |||||
Напон | В | А: АЦ (150 ~ 265) В; Б: АЦ (35 ~ 90) В | |||
Радна температура | ℃ | -40 ~ 60 | |||
Температура складиштења | ℃ | -40 ~ 65 | |||
Релативна влажност | % | Макс. 95% без кондензације | |||
Потрошња | ВА | ≤ 30 | |||
Димензија | мм | 260 （Л） * 200 （В） * 130 （Х） | |||
