Оптички пријемник Фттх Цатв 220В
Оптички пријемник Фттх Цатв 220В
Опис:
Чвор је минијатурни оптички пријемник са уграђеним ВДМ-ом, дизајн за апликације за пренос ФТТП / ФТТХ. Пружа изврсне фреквенцијске и дисторзијске реакције са ниским нивоом шума, високим излазом РФ и малом потрошњом енергије. Једномодни је влакно обојен влакнима и доступан је са разним опцијама конектора.
Спецификација:
| Опис | Вредност | Јединица | Услови / напомене |
Оптичке спецификације (пут напред) | ||||
1 | Таласна дужина | 1550/1490/1310 | нм | Цом порт |
1490/1310 | нм | За ОНТ | ||
2 3 | Опсег улаза оптичке снаге | -18~+2 | дБм | |
АГЦ асортиман | 0~-12 | дБм | ||
4 | Повратни губитак оптичког улаза | ≥45 | дБ | |
РФ спецификације (пут напред) | ||||
4 | Проток | 47~1003 | МХз | |
5 | Равност | ±1.0 | дБ | 47 ~ 1003МХз, на 25 ℃ |
6 | Нагиб | 0~2.0 | дБ | 47 ~ 1003МХз, на 25 ℃ |
7 | Стабилност температуре | ±1.5 | дБ | У опсегу радне температуре (-25 ~ +65 ℃) |
8 | Излазни ниво | 75±2 | дБуВ | -15дБм улазна оптичка снага, Аналогни канал, по модулацији канала 4,0%, у 860 МХз тачном тесту, на 25 ℃ |
9 | Отпор | 75 | Охм | |
10 | Повратни губитак (47 ~ 1000МХз) | ≥12 | дБ | На 25 ℃ |
11 | МЕР | ≥30 | дБ | -15 ~ -5дБм улазна оптичка снага |
≥24 | дБ | -20 ~ -16, улазна оптичка снага | ||
12 | Снага | ГГ лт; 1.0 | W | |
Параметри животне средине | ||||
13 | Радна температура | -25~65 | ℃ | |
14 | Температура складиштења | -40~70 | ℃ | |
15 | Влажност складиштења | ≤95 | % | Некондензација |
Кориснички интерфејс | ||||

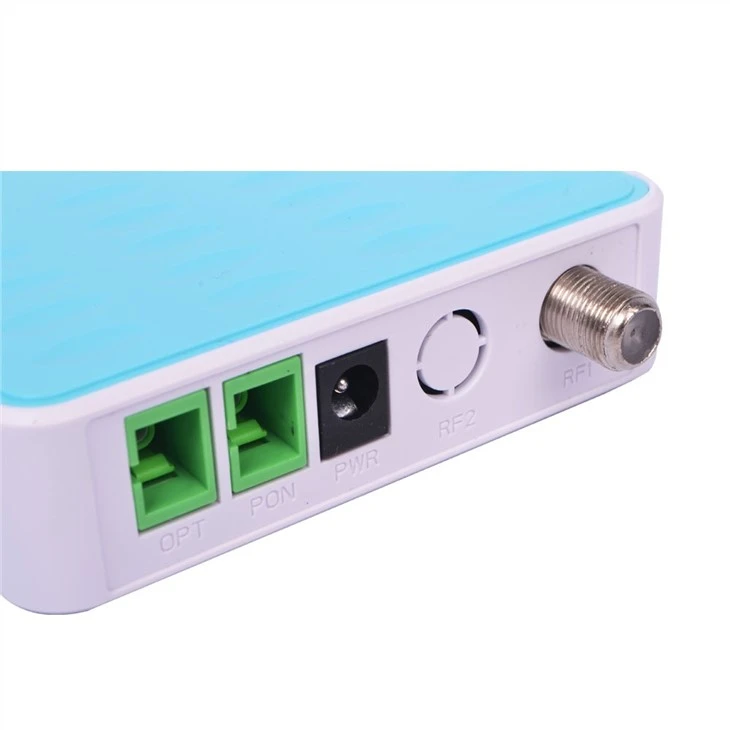

16 | Тип оптичког конектора | СЦ / АПЦ у, СЦ / ПЦ излаз | СЦ опционално, Погледајте слике4 и 5 | |

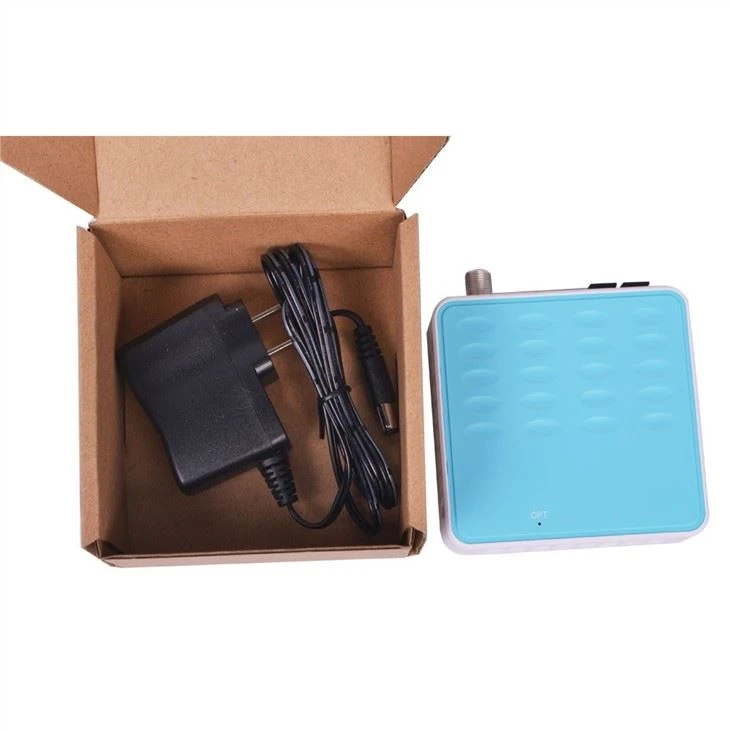

17 | Напајање | ДЦ5В / 0,5А | Спољни адаптер, погледајте слику3 | |
18 | РФ излаз | РГ6 конектор | Опционо, Погледајте слику1 и2 | |
1 или 2 порта | ||||

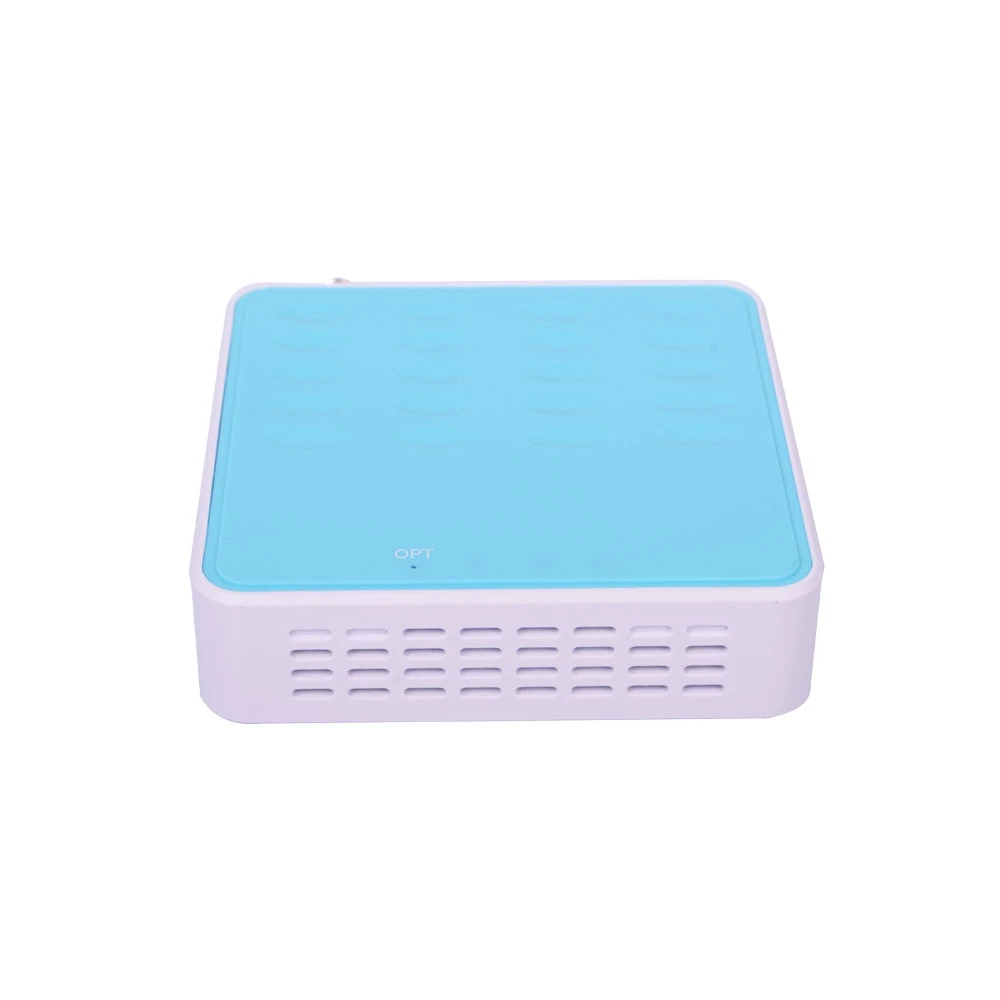

19 | Оптички индикатор | Сјај црвене или Зелена боја | Оптичка снага ГГ лт; -16дБм, црвена Оптичка снага ГГ гт; - 16дБм, зелена Погледајте слику6 | |
20 | Кућиште | 90×85×25 | мм | |
21 | Тежина | 0.15 | кг |
