Оптички чвор ВДМ
Широк опсег оптичке улазне снаге
Висок повратни губитак влакана у једном режиму
Кориштење ГаАс активних уређаја с појачалом

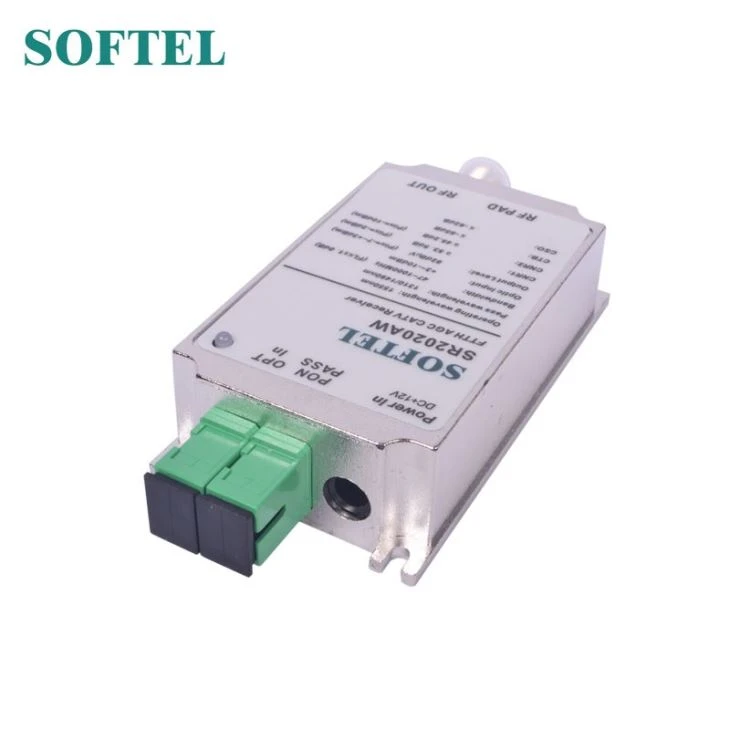

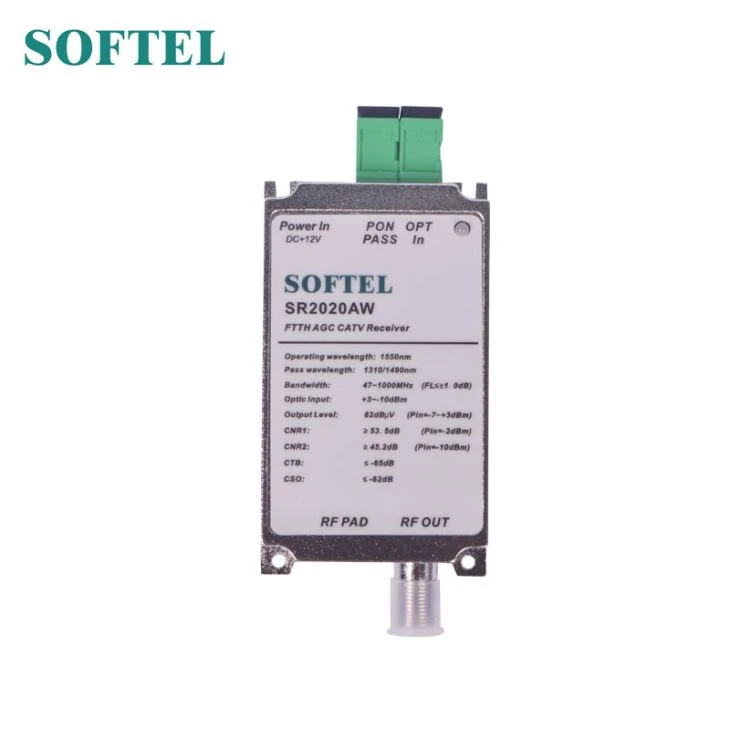

СР2020АВ је оптички чвор са ВДМ и АГЦ, оптички улаз, РФ излаз. Дизајниран је за ФТТХ (Фибер То Тхе Хоме) мреже.
Карактеристике
Изврсна линеарност и равност
Широк опсег оптичке улазне снаге
Висок повратни губитак влакана у једном режиму
Кориштење ГаАс активних уређаја с појачалом
Технологија ултра буке
Мање величине и једноставније инсталирање
Црвени ЛЕД за индикацију напајања
Колор-ЛЕД за оптичку индикацију напајања
Уграђени филтер и АГЦ функција
Двобојни ЛЕД за индикацију оптичке снаге (Без осветљења: оптичка снага <-10дбм, зелена:="" -10дбм=""><оптичка снага=""><+ 3дбм,="" црвена:="" оптичка="" снага=""> + 3дБм)
Спецификације
Број предмета | Јединица | Опис | Напомена |
Кориснички интерфејс | |||
РФ конектор | Ф-женка | ||
Оптички конектор | СЦ / АПЦ или ФЦ / АПЦ | ||
Напајање | Ф-женка | ||
Оптички параметар | |||
Одговорност | А / В | ≥0,9 | |
Улазна оптичка снага | дБм | -10 ～ + 3 | |
-7 ～ + 2 | АГЦ | ||
Оптички губитак поврата | дБ | ≥45 | |
Таласна дужина улаза | нм | 1550 ± 20 | |
Примање таласне дужине | нм | 1550 | |
Заобићи таласну дужину | нм | 1310/1490 | |
Тип оптичких влакана | Сингле Моде | ||
РФ параметар | |||
Фреквенцијски опсег | МХз | 47-1000 | |
Равност | дБ | ± 0.75 | |
Излазни ниво | дБµВ | ≥82 | АГЦ |
ЦНР | дБ | ≥53.6 | Улазна снага -2дБм |
ОЦД | дБ | ≥62 | |
ЦТБ | дБ | ≥65 | |
Повратни губитак | дБ | ≥16 | |
АГЦ стабилност | дБ | ± 1 | |
Излазна импеданса | Ω | 75 | |
Други параметар | |||
Напајање | ВДЦ | 12 | |
Потрошња струје | В | <> | |
Димензије | мм | 110 * 50 * 23 |
