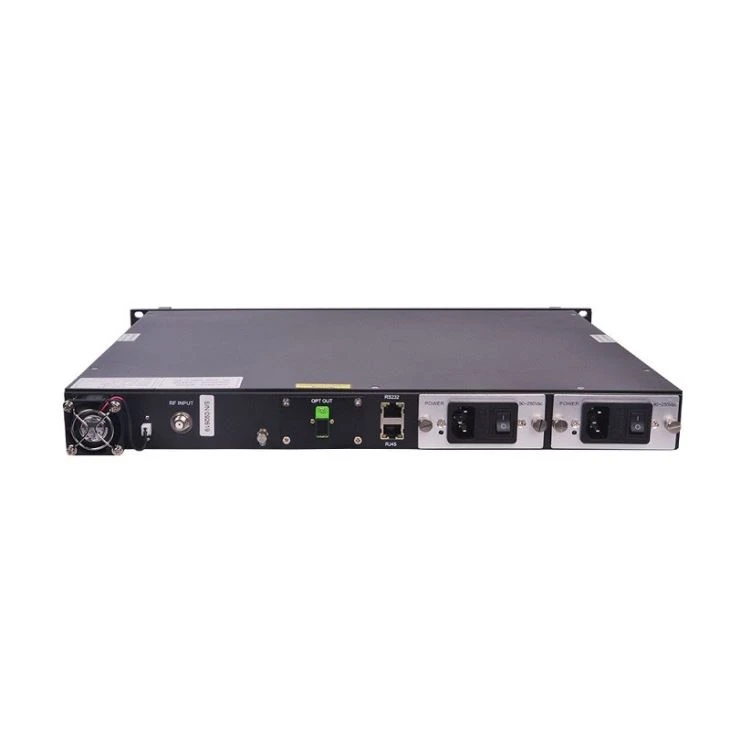

Оптички предајници оптичких влакана ЦАТВ 1310нм
СТ1300 прихвата ОРТОЛ ДФБ ласер високе линеарности, уграђен је савршен круг за подешавање пред дисторзију и ласерски АПЦ, АТЦ затворени управљачки круг. Све радне параметре контролише микропроцесор, ЛЦД екран на предњој плочи може приказати релативни радни статус и информације о квару.
Карактеристике
Овај предајник оптичких влакана ЦАТВ 1310нм прихвата увезени ДФБ ласер под називом Агере (ОРТЕЛ 、 Луцент), Митсубисхи 、 Фујису 、 АОИ и тако даље.
Унутрашње РФ појачало и управљачки круг ове машине могу да осигурају најбољи Ц / Н. Савршен и стабилан круг оптичке излазне снаге и управљачког круга термоелектричног расхладног уређаја ласерског модула осигуравају кориснику најбољи квалитет и стабилан рад дуго времена.
Софтвер за интерни микропроцесор има бројне функције као што су ласерско надгледање, приказивање броја, аларм за грешку и он-лине управљање. Једном када радни параметар ласера изађе из фиксног распона, појавит ће се црвено свјетло које ће бљескати за аларм.
Стандардни РС-232 конектор омогућава управљање он-лине и надгледање на другом месту.
Машина прихвата стандардну полицу од 19 инча и може да ради са напоном од 110 В до 254В.
Технички параметри
Модел （СТ1310） | -2 | -4 | -6 | -8 | -10 | -12 | -14 | -16 | -18 | -20 |
Оптичка снага （мВ） | ≥02 | ≥04 | ≥06 | ≥08 | ≥10 | ≥12 | ≥14 | ≥16 | ≥18 | ≥20 |
Оптичка снага （дБм） | 3.0 | 6.0 | 7.8 | 9.0 | 10.0 | 10.8 | 11.5 | 12.0 | 12.3 | 12.8 |
Оптичка таласна дужина （нм） | 1290 ～ 1310 | |||||||||
Фибре Цоннецтор | ФЦ / АПЦ 、 СЦ / АПЦ 、 СЦ / УПЦ (одабрао купац) | |||||||||
Радна ширина опсега (МХз) | 47 ～ 862 | |||||||||
Канали | 59 | |||||||||
ЦНР （дБ） | ≥51 | |||||||||
ЦТБ （дБц） | ≥65 | |||||||||
ЦСО （дБц） | ≥60 | |||||||||
РФ улазни ниво (дБμВ) | Не са преискривљењем | 78 ± 5 | ||||||||
Са унапред изобличењем | 83 ± 5 | |||||||||
Банд Унфлатнесс | ≤0,75 | |||||||||
Потрошња енергије (В) | ≤30 | |||||||||
Напон снаге (В) | 220В (110 ～ 254) | |||||||||
Радни Тем (℃) | 0 ～ 45 | |||||||||
Величина (мм) | 483 × 370 × 44 | |||||||||
Гаранција Термин
ЦАТВ 1310нм предајници оптичких влакана покривени су ЈЕДНОМ ГОДИНОМ ограниченом гаранцијом, која почиње од почетног датума ваше куповине. Својим клијентима пружамо техничке подршку током целог живота. Ако је гаранција истекла, сервис за поправку наплаћује само делове (ако су потребни). У случају да се јединица мора вратити на сервис, пре него што је вратите, обратите пажњу да:
1. Гарантна ознака налепљена на кућиште јединице мора бити у добрим условима.
2. Јасан и читљив материјал описује број модела, серијски број и проблеме које треба понудити.
3.Упакујете јединицу у оригиналну амбалажу. Ако оригинални контејнер више није доступан, пакирајте јединицу у најмање 3 инча материјала који апсорбује ударце.
4.Враћене јединице (јединице) морају бити унапред плаћене и осигуране. ЦОД и наплата терета не могу бити прихватљиви.
НАПОМЕНА: не преузимамо одговорност за штету насталу нестручним паковањем враћених јединица.
Следећа ситуација није покривена гаранцијом:
1.Уређај не ради због грешака оператера.
2. Ознака гаранције је модификована, оштећена и / или уклоњена.
3.Оштећења настала због више силе.
4.Уређај је неовлашћено изменио и / или поправио.
5.Остале невоље проузроковане грешкама оператера.
Конверзија оптичке снаге
мВ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
дБм | 0.0 | 3.0 | 4.8 | 6.0 | 7.0 | 7.8 | 8.5 | 9.0 | 9.5 | 10.0 | 10.4 | 10.8 | 11.1 | 11.5 | 11.8 | 12.0 |
мВ | 17 | 18 | 19 | 20 | 21 | 22 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
дБм | 12.3 | 12.5 | 12.8 | 13.0 | 13.2 | 13.4 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
