Мини оптички чвор
Мини оптички чвор

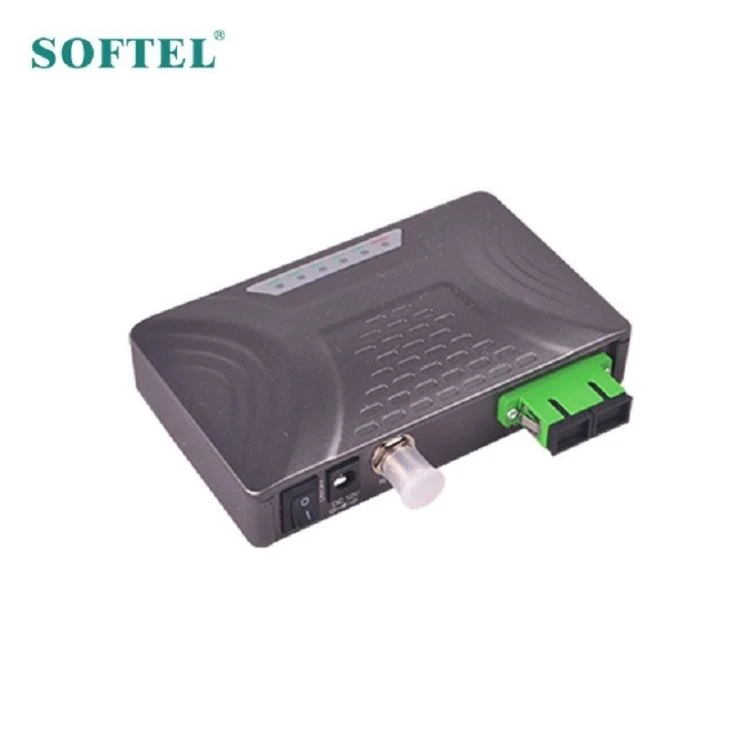

СР3020АВ је мини оптички чвор са уграђеном АГЦ функцијом и уграђеним ВДМ-ом. Мања величина олакшава инсталацију у ФТТХ (Фибер То Тхе Хоме) мрежама.
Карактеристике
1. Дизајниран је за ФТТХ мреже.
2.Има одличну линеарност и равнину.
3.Форвард РФ излаз гране
4.Има широки опсег оптичке улазне снаге.
5.Она је мањих димензија и лакша је за уградњу.
6. Радна фреквенција за напред се проширује на 1 ГХз. Дио РФ појачала усваја високи перформансе и ниску потрошњу електричне енергије ГаАс чип. Максимални излазни ниво је до 80дБув.
7. Прилагођава технологију ултра буке.
8.РФ функцију аутоматске контроле појачања реализује МЦУ, оптички распон АГЦ контролера: +2дБм ～ -7дБм
Параметри офини оптичког чвора
Број предмета | Јединица | Опис | Напомена |
Кориснички интерфејс | |||
РФ конектор | Ф-женка | ||
Оптички конектор | СЦ / АПЦ или ФЦ / АПЦ | ||
Напајање | ДЦ 2.1 | ||
Оптички параметар | |||
Одговорност | A/W | ≥0.9 | |
Улазна оптичка снага | дБм | -10~+3 | |
-7~+2 | АГЦ | ||
Оптички губитак поврата | дБ | ≥45 | |
Таласна дужина улаза | нм | 1260~1600 | |
Примање таласне дужине | нм | 1550±20 | |
Заобићи таласну дужину | нм | 1310/1490 | |
Тип оптичких влакана | Сингле Моде | ||
РФ параметар | |||
Фреквенцијски опсег | МХз | 47-1000 | |
Равност | дБ | ±0.75 | |
Излазни ниво | дБµВ | ≥80 | |
ЦНР | дБ | ≥50 | Улазна снага -1дБм |
ОЦД | дБ | ≥62 | |
ЦТБ | дБ | ≥65 | |
Повратни губитак | дБ | ≥16 | |
АГЦ стабилност | дБ | ±1 | |
Излазна импеданција | Ω | 75 | |
Други параметар | |||
Напајање | ВДЦ | 12 | |
Потрошња струје | W | ГГ лт; | |
Димензије | мм | 117*84*32 | |
Материјал кућишта | АБС | ||
