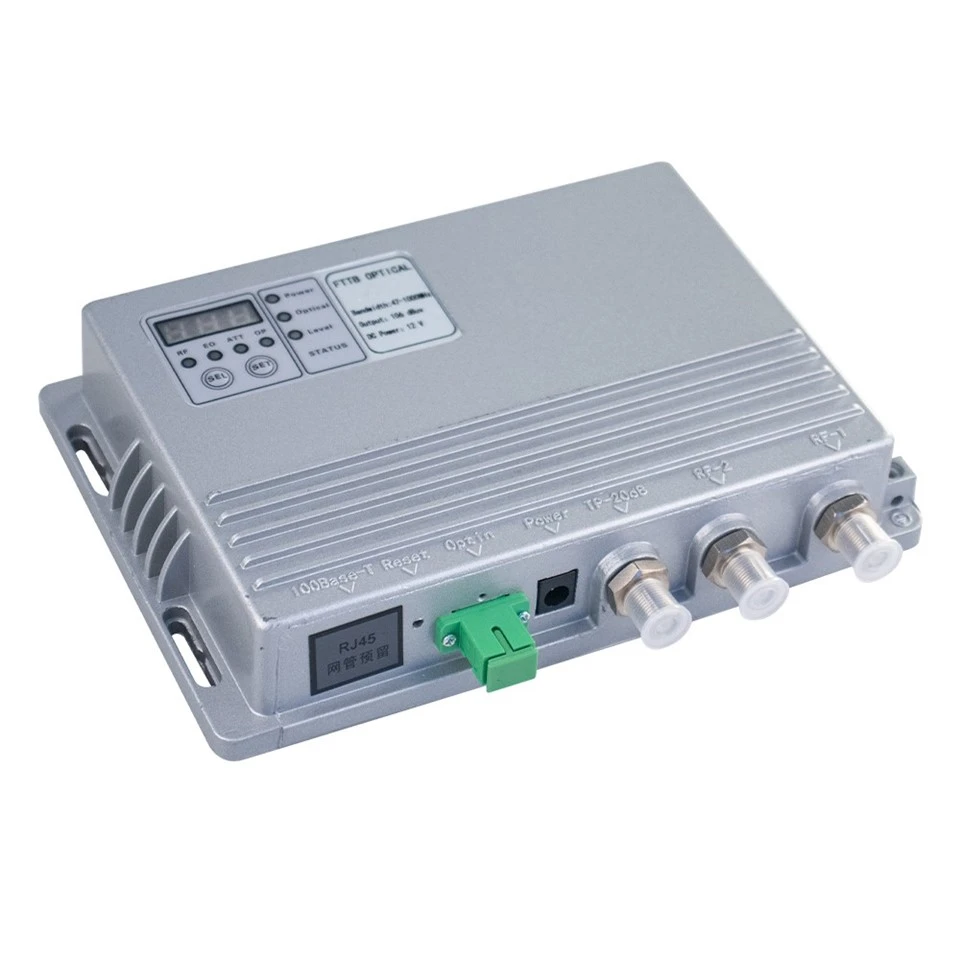

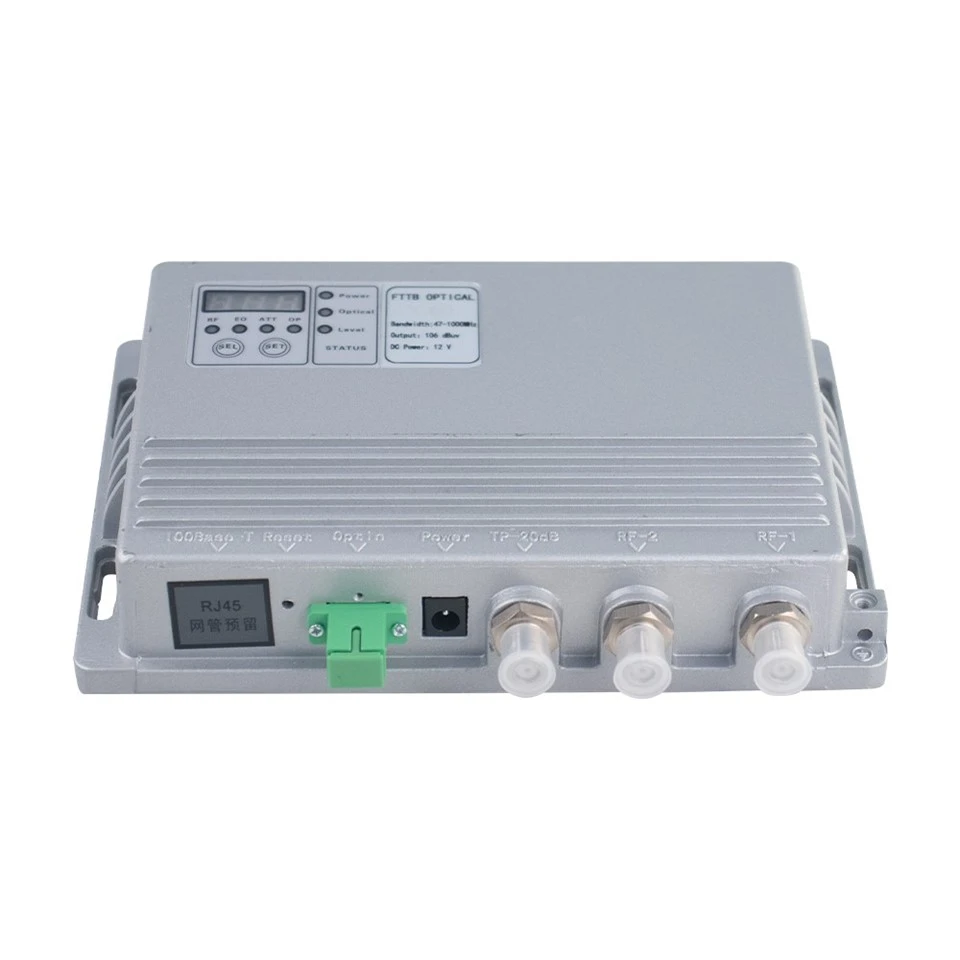

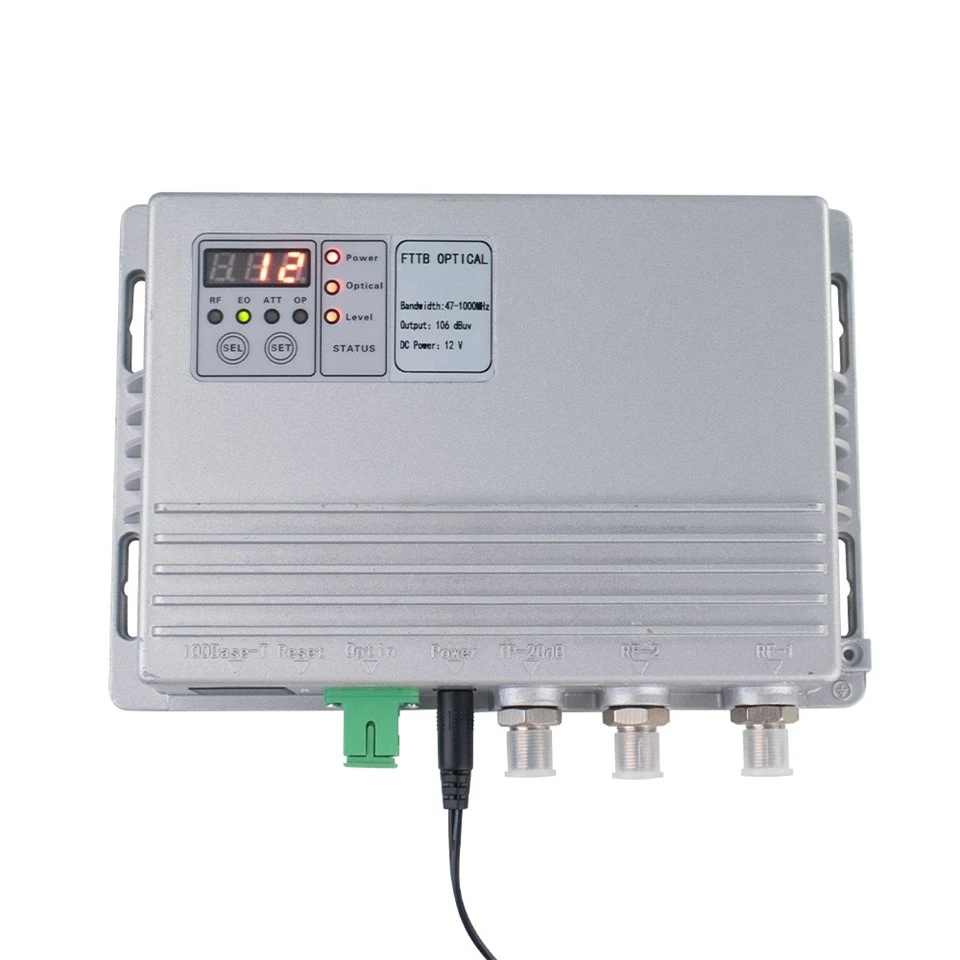

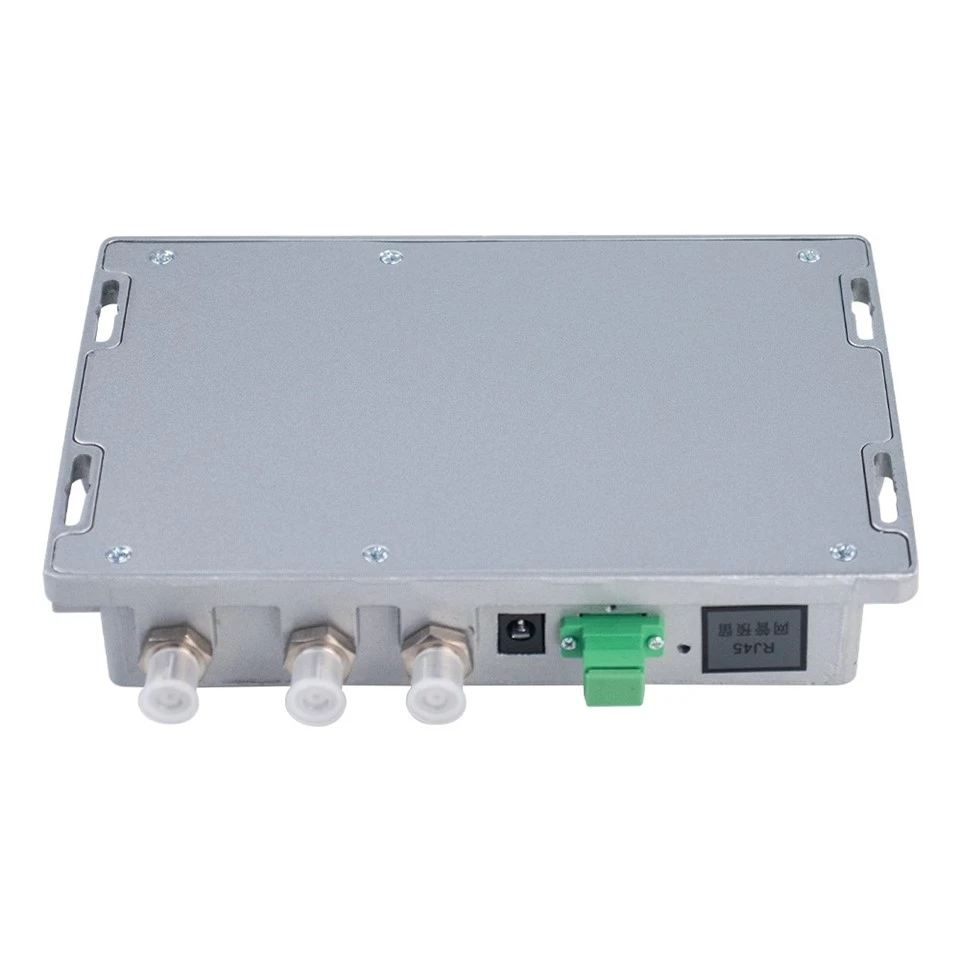

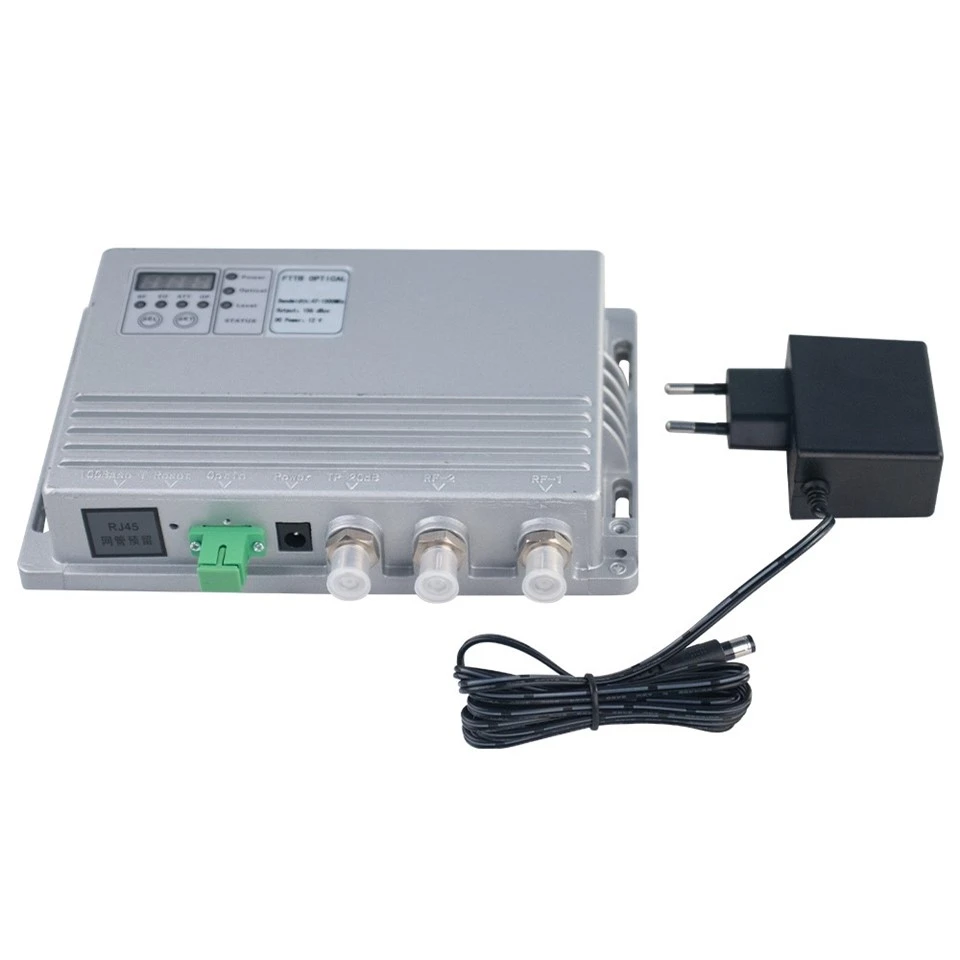

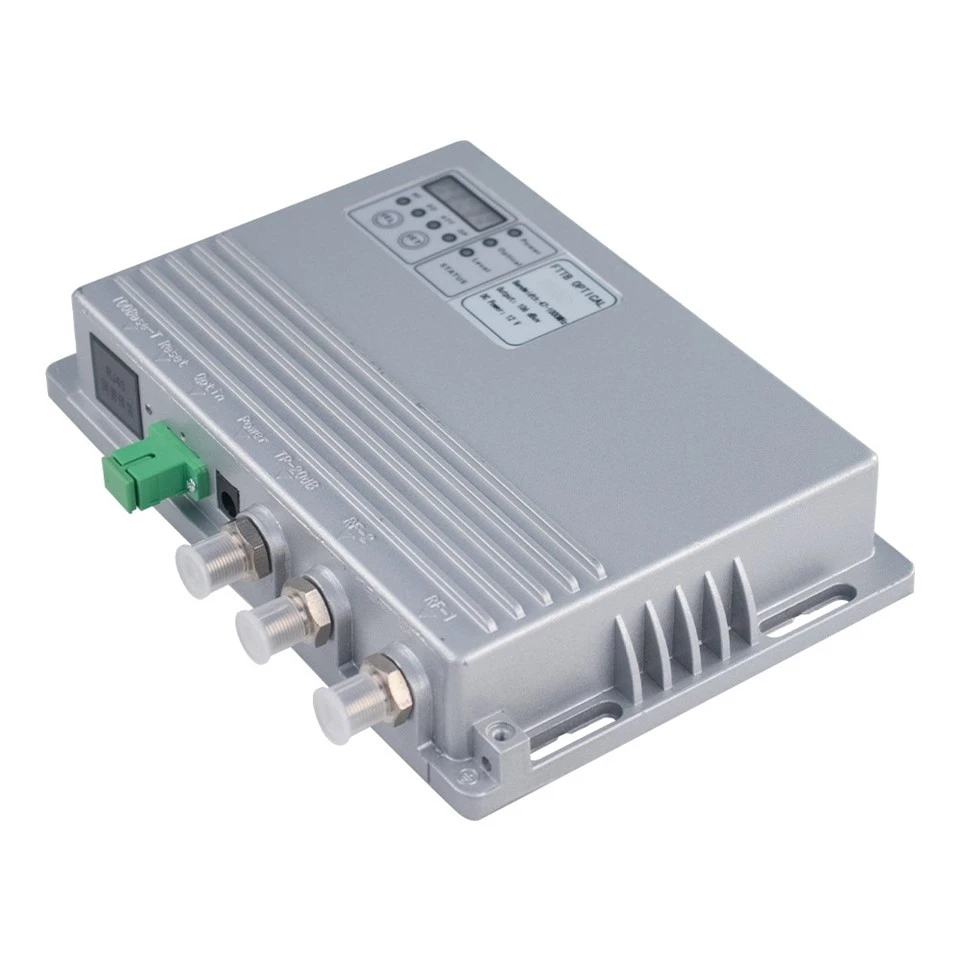

ФТТБ оптички пријемник

Серијски бр.

Артикал

Технички параметри

Напомене

1

Примљена таласна дужина

1290-1600 НМ

2

Улазни оптички губитак рефлексије

>45дБ

3

Тренутна реакција

0. 85а / В (репрезентација 1310нм)

4

Опсег примљене оптичке моћи

+3 ДБМ --9 дбм

5

Излазни ниво

106дбμв ± 1дб

+2 ДБМ - -6 ДБМ прими

6

Тип влакана

Јединствен режим (9 / 125НМ)

7

Тип оптичког оптичког конектора

ФЦ / АПЦ или СЦ / АПЦ

8

Еквивалентна струја уноса буке

Мање од или једнако 8Па√Хз

СЈ / Т 10663-1995 бр.4.21

9

Фреквенцијски пропусни опсег

87-1002 МХз

10

РФ у бенду

±± 1дб

11

Губитак од рефлексије РФ

Већи или једнак 16дБ (45-1000 МХз)

12

МЕТРИЦС СИСТЕМ ЛИНК МЕТРИЦС

Ц / н већи или једнак 46 дБ

бележити

Ц / ЦТБ већи или једнак 62 дБ

Ц / ЦСО већа или једнака 62 дБ

13

Тест ниво порта

-20 ДБ

У односу на главни излаз

14

Подешавање подешавања

0 ~ 20дб (1 ДБ напредак)

(од производа) Оставите фабрику 0 дБ

15

Распон прилагођавања нагиба

0 ~ 14дб (1 ДБ напредак)

(од производа) Оставите фабрику 0 дБ

16

РФ излазна веза

Ф-конектор

17

Напон напајања за АЦ

ДЦ +12 А / 1А

18

Максимална расипање снаге

Мање од или једнако 10В

НАПОМЕНА: У оквиру наведених услова губитка везе, Конфигуришите 59 ПАЛ-Д аналогне ТВ канале унутар фреквенцијског распона 550МХз и пренос сигнала за дигиталне модулације у оквиру 550 МХз до фреквенције фреквенције од 550 МХз. Ниво сигнала дигиталног модулације (у оквиру 8 МХз пропусне ширине) је 10ДБ нижи од нивоа носача аналогног сигнала. Када је оптичка моћ оптичког пријемника -6 ДБМ, мери Ц / ЦТБ, ЦСО и Ц / Н. Номинални РФ излазни ниво је у тачки фреквенције 862 МХз, а стварни излаз је доњи део 10 дБ.
