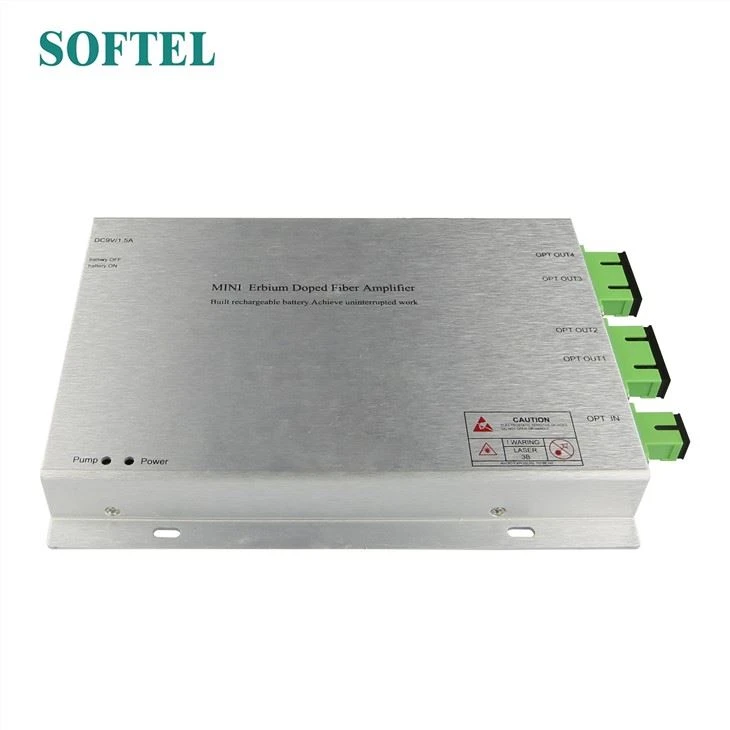

Мини ЕДФА

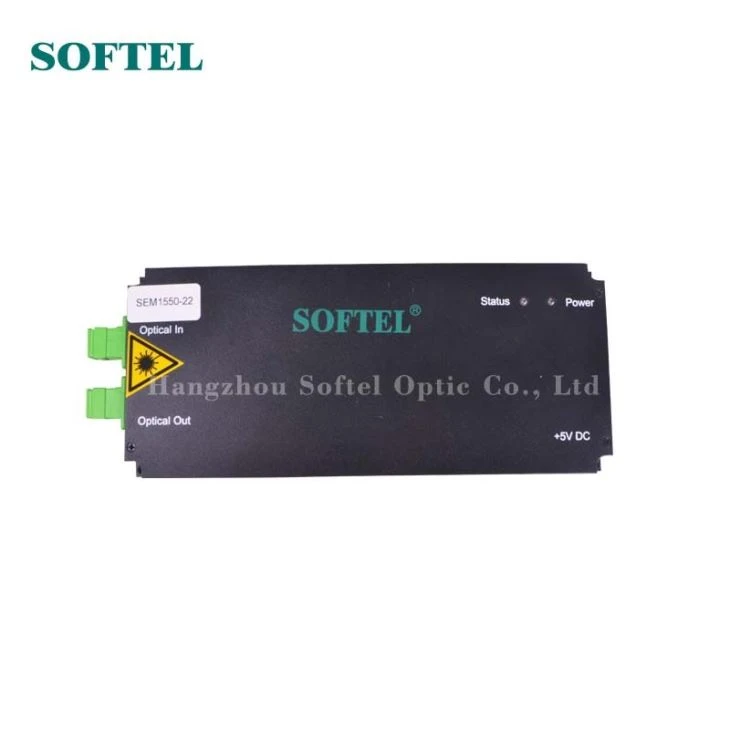

Мини ЕДФА СЕМ1550 је ЕДФА модул серије 1550нм компаније СОФТЕЛ. Усваја ЈДСУ или Оцларо пумпни ласер. Максимални излази су 23дБм.

Pošalji upit

Представљање производа

Мини ЕДФА

Карактеристике:

1. Усваја ЈДСУ илиОцларопумпни ласер.

2.Усваја ОФС влакно.

3.СМТ производни процес чини малу величину, малу потрошњу енергије али високу стабилност.

4.Мицромонитор ПЦБ се користи.

Опсег подесивог излаза је од -4дбм до .50.5дбм.

Дијаграм мини ЕДФА

Додјела пин-а

ПИН #	Име	Опис	Белешка
1	+5V	В5В напајање
2	+5V	В5В напајање
3	+5V	В5В напајање
4	+5V	В5В напајање
5	Ресерве	Без конекције
6	Ресерве	Без конекције
7	Тцасе_аларм	Аларм=Висока температура случаја која прелази горњу границу; Излаз
8	Лоп_аларм	Губитак аларма излазне снаге, Аларм=Висока @ излазна снага испод доње границе; Излаз
9	Л_пумп_аларм	Аларм=Висока или било која струја пумпе која прелази горњу границу; Излаз
10	Т_пумп_аларм	Аларм=висока @ температура пумпе која прелази горњу границу; Излаз
11	Ресетовати	Ресет=Ниско; Нормално=Високо
12	+5V	В5В напајање
13	ГНД	Гроунд
14	ГНД	Гроунд
15	ГНД	Гроунд
16	ГНД	Гроунд
17	ГНД	Гроунд
18	РС232-ТКС	9600 бауд стопа; Излаз
19	ЛОС_аларм	Губитак аларма улазног сигнала, Аларм=Висока @ улазна снага испод доње границе подешавања; Излаз
20	Ресерве	Без конекције
21	ЕН_ДИС	ЕН=Високо @ све пумпе су укључене; ЕН=Ниско @ све пумпе су искључене; Улазни
22	РКС232-РКС	9600 бауд стопа; улазни
23	Ресерве	Без конекције
24	+5V	В5В напајање
25	ГНД	Гроунд
26	ГНД	Гроунд

Параметри

Предмети	мини ЕДФА
Модел	1550-14~23
Излаз (дБм)	14~23
Улаз (дБм)	-10～10
Таласна дужина (нм)	1530～1560
Излазни подесиви опсег (дБм)	УП0.5, доле -4.0
Излазна стабилност (дБ)	≤0.2
Осетљивост на поларизацију (дБ)	＜0.2
Поларизациона дисперзија (ПС)	＜0.5
Оптички губитак поврата (дБ)	≥45
Цонберор Фибер	ФЦ / АПЦ 、 СЦ / АПЦ
Слика буке (дБ)	Инпут улаз 5 д （0 дБм）
Потрошња енергије (В)	12W
Напајање (В)	+5В (спољни 95-250В)
Радна температура (℃)	-20～+60
Тежина (кг)	0.25
