4 у 1 КАМ модулатор

СФТ3343Д је КАМ модулатор високих перформанси и исплатив модул за кресање мук-а који је дизајнирао СОФТЕЛ.

Pošalji upit

Preuzimanje

Представљање производа

4 у 1 КАМ модулатор

Приказ производа

СФТ3343Дје КАМ модулатор високих перформанси и исплатив за мешање међусобно кодирања који је дизајнирао СОФТЕЛ. Има више улазних портова опционо. Након процеса мултиплексирања, кодирања и КАМ модулације, он даје 4 РФ излаза. Да би задовољио различите захтеве купаца, овај уређај је такође опремљен ИП портом за излаз 4 МПТС преко УДП-а. Његов дизајн који се може прикључити у великој мери олакшава промену модула (демодулатор) по потреби.

Модули са четириЦАМ / ЦИ (опционално) и БИСС модули могу да дешифрују програме који су унети са 4 тунеринпут-а. Његов дизајн прикључне структуре у великој мери олакшава промену модула (демодулатор) по потреби.СФТ3343Дис карактерише и висок интегрисани ниво, високе перформансе и ниска цена. Ово је врло прилагодљиво за нову генерацију ЦАТВ система емитовања.

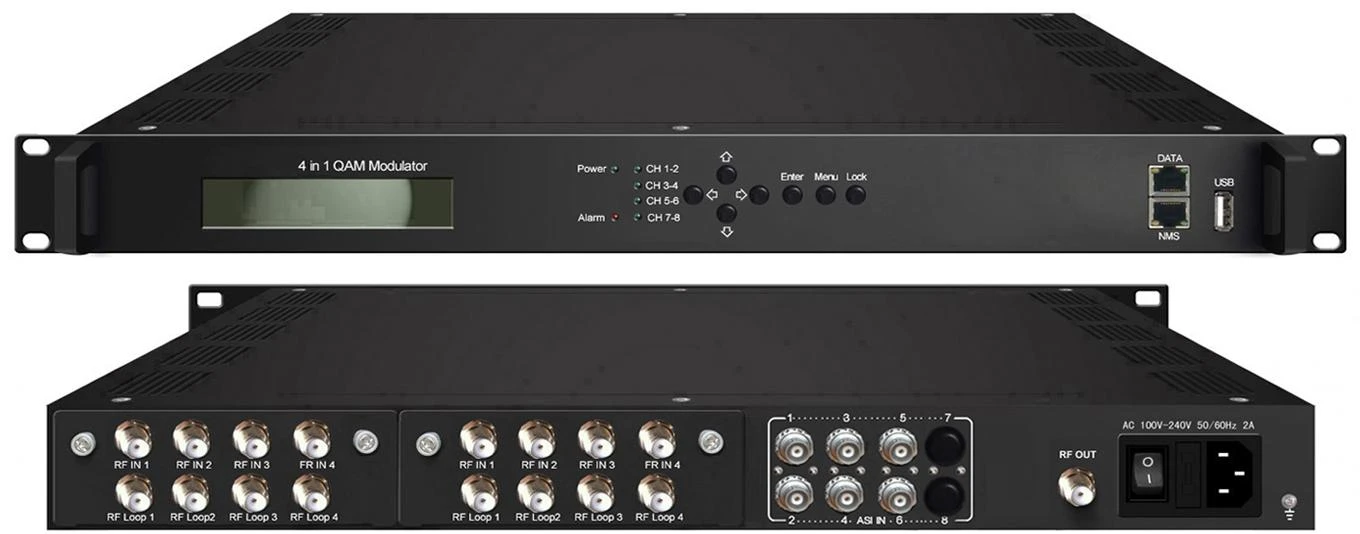

Верзија 1

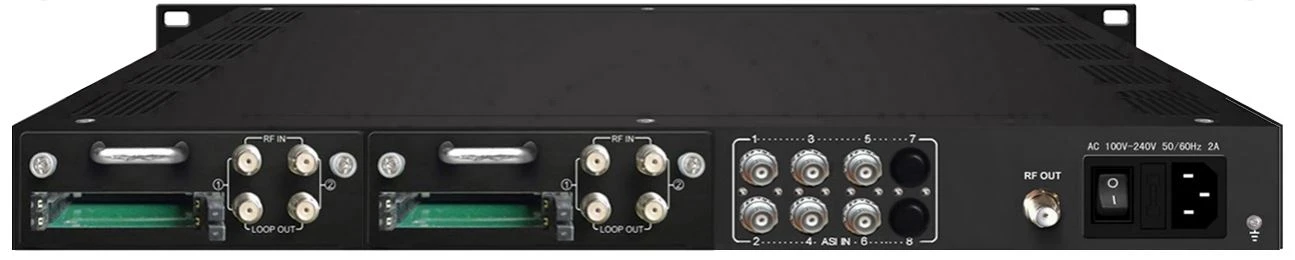

Верзија 2

Кључне карактеристике

Опционално више улазних портова:
8 ДВБ-Ц / Т / Т2 / ИСДБТ / С / С2 / С2Кс / АТСЦ ФТА тјунер + 6 АСИ улазних портова+256 ИП улаз (Верзија 1)
4 ДВБ-Ц / С / С2 / АТСЦ тунера са ЦАМ+6 АСИ улазним портовима (Верзија 2)
Подржава 4 канала за мултиплексирање+4канално кодирање+4 канала КАМ модулацију
Потпуно подржавајте ДВБ-Ц (ЕН300 429) и ИТУ-Т Ј.83А / Б / Ц
Потпуно подржава ДВБ општи опис система кодирања ЕТР289, симулцрипт стандард ЕТСИ 101 197 и ЕТСИ 103 197
Подржавају тачно прилагођавање ПЦР-а
Подржава ПСИ / СИ уређивање и уметање
Одличан индекс перформанси РФ излаза, МЕР≥40дб
Подржава 4 * МПТС излаз преко УДП-а
4 ЦАМ дешифрује више програма са улаза 4 тјунера (опционално)
Подржите БИСС декодирање (само за верзију 2)
Подржава ЛЦД екран и тастатуру
Подршка Веб управљање, Ажурирања путем вебанд УСБ-а

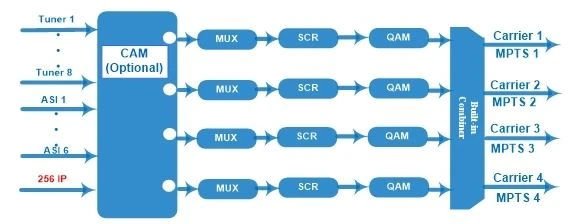

Принцип рада

Спецификација

Улазни	8 ДВБ-Ц / Т / Т2 / ИСДБТ / С / С2 / С2Кс / АТСЦФТА тјунер + 6 АСИ улаза+256 ИП улаз ------ Верзија 1
	4 ДВБ-Ц / С / С2 / АТСЦ тјунер са ЦАМ + 6 АСИ ------- Верзија 2
Одељак тјунера	За верзију 1： Mулти-моде тјунери преклопни (НоваТип)	ДВБ-C	Улазна фреквенција		60~890МХз
			Стандард		J.83A, J.83C		J.83B
			Сазвежђе		16/32/64/128/256 КАМ		64/256 КАМ
		ДВБ-Т / Т2	Улазна фреквенција		60~890МХз
			Проток		5/6/7/8 M
		ИСДБ-Т	Улазна фреквенција		60~890МХз
	За верзију 1 (НоваТип)	ДВБ-С	УлазниФреквенција		950~2150МХз
			Стопа симбола		0.5~45Мспс
			Јачина сигнала		- 65- -25дБм
			ФЕЦ		1/2, 2/3, 3/4, 5/6, 7/8
			Сазвежђе		КПСК
			Максимална улазна брзина		≤120 Мбпс
		ДВБ-С2X	Улазна фреквенција		950 ~ 2150МХз
			Стопа симбола		КПСК / 8ПСК / 16АПСК: 0,5 ~ 45 мс / с 32АПСК: 0,5 ~40Мспс;
			ФЕЦ		КПСК: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8ПСК: 3/5, 2/3, 3/4, 5/6 , 8/9, 9/10 16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
			Сазвежђе		КПСК,8ПСК, 16АПСК, 32АПСК
			Максимална улазна брзина		≤120 Мбпс
		ДВБ-С2X	Улазна фреквенција		950 ~ 2150МХз
			Стопа симбола		КПСК / 8ПСК / 16АПСК: 0,5 ~ 45 мс / с 8АПСК:0,5 ~ 40 мс / с 32АПСК:0.5~40Мспс
			ФЕЦ		КПСК: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8АПСК: 5/9-Л, 26/45-Л 16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3 / 5, 3/5-Л, 28/45, 23/36, 2/3-Л, 25/36, 13/18, 7/9, 77/90 32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9
			Сазвежђе		КПСК,8ПСК, 8АПСК, 16АПСК, 32АПСК
			Максимална улазна брзина		≤120 Мбпс
	За верзију 2	ДВБ-Ц	Стандард		Ј.83А (ДВБ-Ц), Ј.83Б, Ј.83Ц
			Улазна фреквенција		30~1000Мхз
			Сазвежђе		16/32/64/128/256 КАМ
		ДВБ-С	Улазна фреквенција		950~2150МХз
			Sимбол рате		2-45Мспс
			ФЕЦ		1/2, 2/3, 3/4, 5/6, 7/8
			Јачина сигнала		-65 ~ -25дБм
			Сазвежђе		КПСК
		ДВБ-С2	Улазна фреквенција		950~2150МХз
			Sимбол рате		КПСК / 8ПСК 1 ~ 45 мс / с
			ФЕЦ		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
			Сазвежђе		КПСК, 8ПСК
		АТСЦ	Улазна фреквенција		54 ~ 858МХз
			Проток		6M
			Сазвежђе		8ВСБ
Мултиплексирање	Максимално ПИД мапирање	128по улазном каналу
	Функција	ПИД ремапирање(аутоматски или ручно)
		Aпрецизно прилагођавање ПЦР-а
		Генеришите ПСИ / СИ табелуaутоматски
Сцрамблинг	Максимални симулкрипт ЦА	4
	Стандард	ЕТСИ 101 197, ЕТСИ 103 197
	Веза	Локална / даљинска веза
Модулација	КАМ Цханнел	4
	Стандард	ЕН300 429 / ИТУ-Т Ј.83А / Б / Ц
	МЕР	≥40дб
	РФ фреквенција	30 ~ 999МХз, корак од 1КХз
	РФ излазни ниво	-10 ~ 0дбм, 0.1дб корак ------ Верзија 1 -20 ~ 0дбм, корак од 0,1дб ------ Верзија 2
	Симбол Рате	5.0Мспс ~9.0Мспs, 1кспс корака
		J.83A		J.83B		J.83C
	Сазвежђе	16/32/64/128 / 256КАМ		64/256 КАМ		64/256 КАМ
	Проток	8M		6M		6M
Систем	Локални интерфејс	ЛЦД тастери за контролу +
	Даљинско управљање	Веб НМС
	Стреам Оут	4*МПТСпреко УДП-анапоље (РЈ45, 1000M, Уницаст / Мултицаст)
	Језик	Енглески и кинески
	Надоградња софтвера	Веб и УСБ
Генерал	Димензија (WDH)	482мм ×300мм × 44,5 мм
	Температура	0~45℃(Операција); -20 ~ 80℃(Складиште)
	Снага	АЦ100В ± 1050 / 60Хз; АЦ 220В ± 10%,50 / 60Хз
