50 охм непропусни кабл
50 охм непропусни кабл
Пропуштени коаксијални кабл има и пренос сигнала и функције антене. Контролом спољног проводника, контролисана електромагнетна таласна таласа може се једнолико зрачити и примити дуж линије, који покрива слепо подручје електромагнетног поља и
Постизање сврхе глатке мобилне комуникације.
Најпродаванији 50Охм цуретски кабл има следеће моделе: 1\/2 "Ц, 7\/8" Ц, 1-5 \/ 4 "Ц, 1\/2" Д, 7\/8 "Д, 1-5 \/ 4" Д, 1\/2 "Х, 7\/8" Х, 1-1 \/ 4 "х.
Примена 50 охм цуретски кабл:
1. мобилне комуникације у зградама, тунелима и подземним железницима (ГСМ, ПЦН \/ ком, ДЕЦТ ...)
2 Комуникације у подземним зградама, као што су паркинг, подруми и руднике
3. Пренос ФМ бенда (88-108 МХз) Информације у тунелима аутопута
4. Прослеђивање бежичних аларма сигнала у тунелима аутопута
5. Пренос сигнала мобилних телефона у тунелима аутопута
6 Пренос сигнала у подземним железницима или тунелима подземне железнице
Параментс производа
|
Изградња Шперијумfiкатион(мм) |
1/2"C |
7/8"C |
1-1/4"C |
1-5/8"C |
|
|
① унутрашњи проводник |
1\/2 "Ц: Бакарница Алуминијум 7\/8" Ц: Глатка бакрена цев 1-1 \/ 4 "Ц, 1-5 \/ 8" Ц: спирална бакарна бакарна цев |
4.80±0.05 |
9.30±0.20 |
13.00±0.20 |
17.80±0.30 |
|
② Диелектрични |
Пена |
12.30±0.20 |
22.80±0.30 |
32.50±0.30 |
42.80±0.30 |
|
③ Спољни проводник |
Преклапање бакра фолије |
13.00±0.40 |
23.50±0.50 |
33.20±0.50 |
43.80±0.50 |
|
④ Јакна |
ПЕ или ЛСЗХ |
15.50±0.40 |
27.00±0.50 |
37.20±0.50 |
47.60±0.50 |
|
Електрични Карактеристикатикови И механички и еколошка Карактеристике |
|||||
|
Карактеристична импеданција (ω) |
50±2 |
50±2 |
50±2 |
50±2 |
|
|
Брзина пропагације (%) |
88 |
89 |
89 |
89 |
|
|
Капацитет (пф \/ м) |
76.0 |
75.0 |
75.0 |
75.0 |
|
|
Отпорност на изолацију, мин (МΩ • км) |
10000 |
10000 |
10000 |
10000 |
|
|
Јакна Спарк тест напон [кв (АЦ)] |
8 |
8 |
10 |
10 |
|
|
Изолациони напон [кВ (ДЦ, 1мин)] |
6 |
10 |
10 |
15 |
|
|
Радна фреквенција (МХз) |
5-2700 |
5-2700 |
5-2700 |
5-2700 |
|
|
Оптимална фреквенција рада (МХз) |
700-2700 |
700-2700 |
700-2700 |
700-2700 |
|
|
Забрањена радна фреквенција (МХз) |
1085-1150 |
1085-1150 |
1085-1150 |
1085-1150 |
|
|
2170-2300 |
2170-2300 |
2170-2300 |
2170-2300 |
||
|
Всвр |
75-150 МХз |
1.30 |
1.30 |
1.30 |
1.30 |
|
300-500 МХз |
1.30 |
1.30 |
1.30 |
1.30 |
|
|
800-960 МХз |
1.30 |
1.30 |
1.30 |
1.30 |
|
|
1700-2025 МХз |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
2110-2170 МХз |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
2300-2400 МХз |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
2500-2700 МХз |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
Поједини радијус савијања (мм) |
75 |
150 |
200 |
400 |
|
|
Поновљени радијус савијања (мм) |
150 |
250 |
400 |
500 |
|
|
Окретни момент (н • м) |
13.5 |
14.9 |
15.5 |
16.0 |
|
|
Тензилна чврстоћа (н) |
1000 |
1490 |
1550 |
3300 |
|
|
Препоручена фиксна удаљеност (м) |
0.8-1 |
0.8-1 |
0.8-1 |
0.8-1 |
|
|
Удаљеност до зида мин (мм) |
50 |
50 |
50 |
50 |
|
|
Температура инсталације (степен) |
Педер |
-40~+60 |
-40~+60 |
-40~+60 |
-40~+60 |
|
Лсзх |
-20~+60 |
-20~+60 |
-20~+60 |
-20~+60 |
|
|
Радна температура (степен) |
Педер |
-55~+85 |
-55~+85 |
-55~+85 |
-55~+85 |
|
Лсзх |
-30~+80 |
-30~+80 |
-30~+80 |
-30~+80 |
|
|
Пригушење(дб/100m) & Спојница Губитак(2m,50%/95%) @ 20 степени |
||||
|
Фреквенција, МХз |
ДБ ДБ |
ДБ ДБ |
ДБ ДБ |
ДБ ДБ |
|
75 |
/ / |
1.1 64/75 |
0.7 62/73 |
0.6 62/73 |
|
100 |
/ / |
1.2 60/70 |
0.8 58/68 |
0.7 58/68 |
|
150 |
/ / |
1.5 66/78 |
1.0 64/74 |
0.9 64/74 |
|
350 |
/ / |
2.4 76/88 |
1.6 76/88 |
1.3 76/90 |
|
450 |
/ / |
2.8 82/89 |
1.9 80/90 |
1.5 78/88 |
|
800 |
7.2 69/73 |
3.8 71/74 |
2.6 71/74 |
2.1 70/73 |
|
900 |
7.7 68/72 |
4.1 69/72 |
2.8 69/72 |
2.3 69/72 |
|
960 |
8.3 68/71 |
4.3 69/71 |
2.9 68/71 |
2.4 68/71 |
|
1800 |
11.5 65/68 |
6.5 64/68 |
4.5 64/68 |
3.6 64/68 |
|
1900 |
12.3 66/68 |
6.9 64/68 |
4.7 64/68 |
3.9 63/68 |
|
2000 |
12.8 67/70 |
7.2 63/67 |
5.0 63/67 |
4.1 63/67 |
|
2100 |
/ / |
7.5 63/68 |
5.2 63/68 |
4.3 63/68 |
|
2400 |
15.5 63/66 |
8.5 62/66 |
6.2 62/66 |
5.0 62/66 |
|
2600 |
16.1 64/67 |
8.9 61/65 |
7.0 61/65 |
5.6 61/65 |
|
2620 |
17.2 65/68 |
9.4 62/66 |
7.2 61/65 |
5.8 61/65 |
|
2700 |
18.0 65/69 |
10.5 62/66 |
7.6 62/66 |
6.3 60/66 |

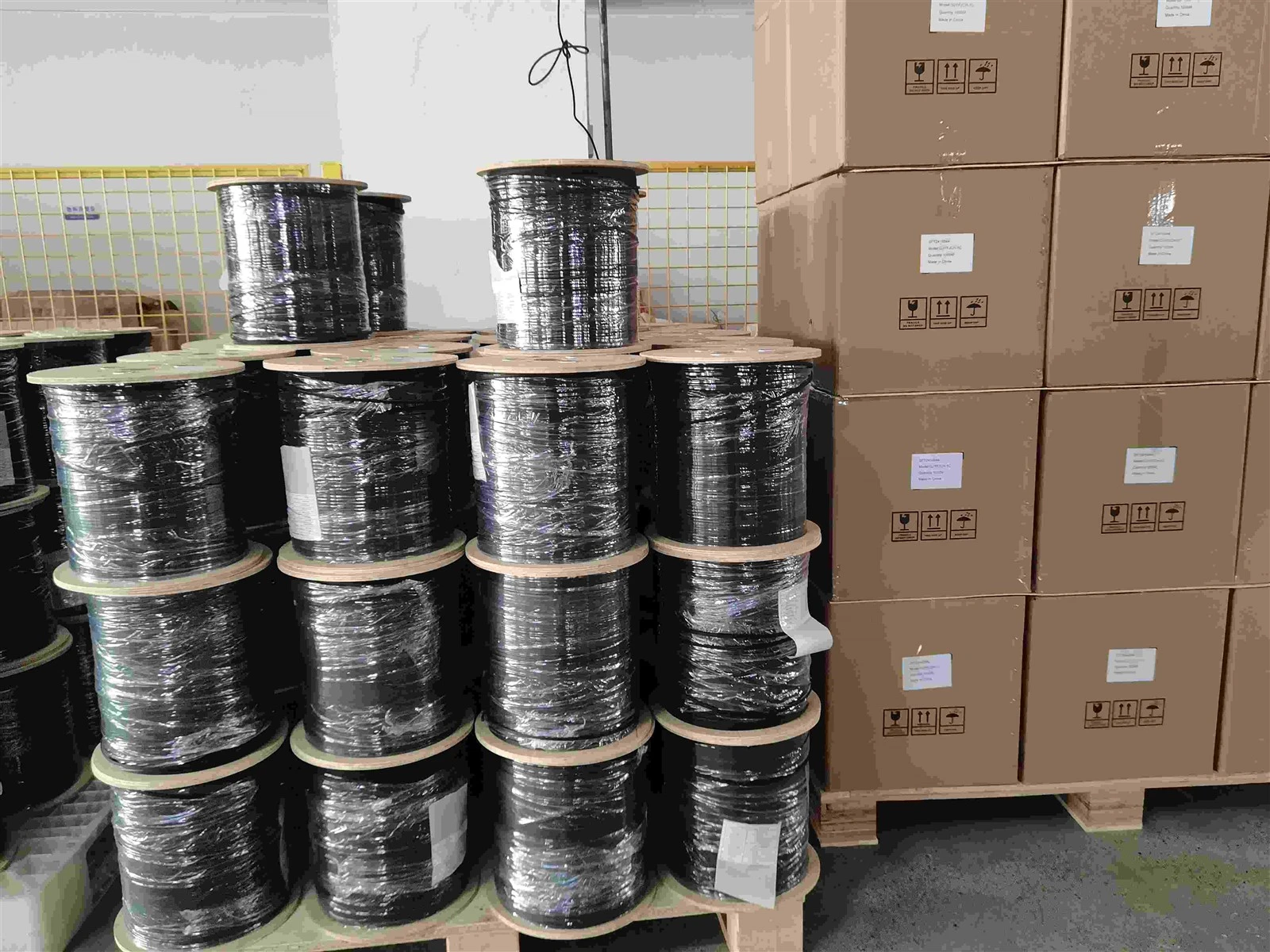

ПакетКабл за пролежбу улагача
Фабрика50 охм непропусни кабл
Имамо професионалну фабрику каблова од 150000㎡ и подржавамо прилагођавање било које спецификације, контактирајте ме или оставите поруку.
