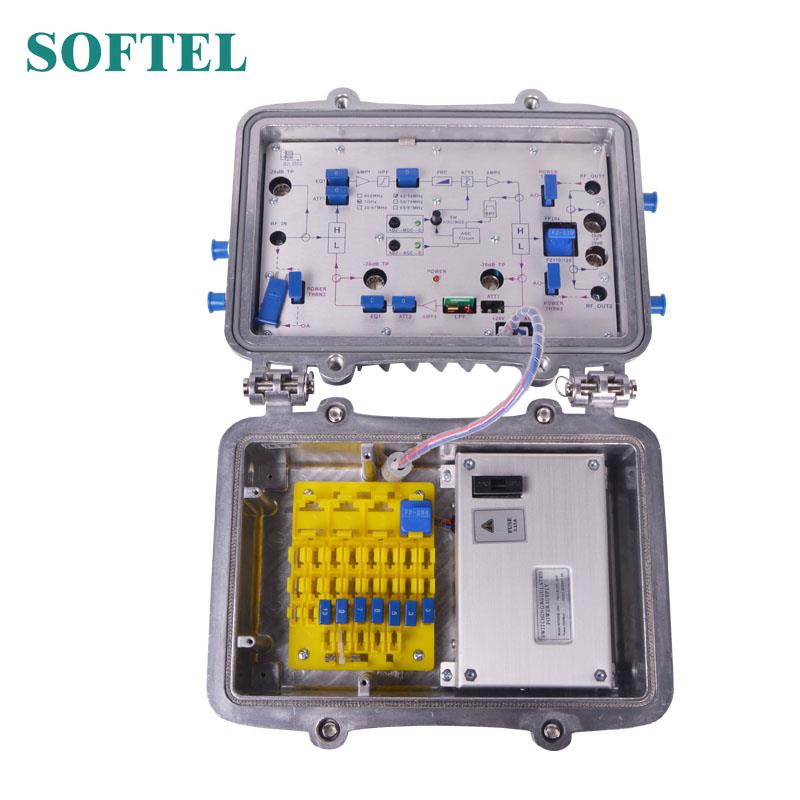

ЦАТВ појачало пртљажника са повратном стазом
СА1200 спољно двосмерно АГЦ појачало пртљажника је ново појачало са великим појачањем. Усваја зрели и оптимизовани дизајн кругова, научни и рационални унутрашњи процес, висококвалитетне материјале и уграђени АГЦ управљачки круг високих перформанси, који обезбеђује стабилан добитак и ниска изобличења. Ово ЦАТВ појачало пртљажника са повратном стазом је опрема првог избора за велику и средњу ЦАТВ двосмерну преносну мрежу.
Техничке карактеристике
■ Погодније је уклањање грешака због додатног дуплек филтера, фиксног еквилајзера и пригушивача, прикључне излазне славине и научних и разумних портова за детекцију на мрежи.
■ Уграђени оптимално дизајнирани АГЦ управљачки круг високих перформанси чине управљање прецизнијим и рад сигнала стабилнијим.
■ ЦАТВ појачало пртљажника са повратном стазом може дуготрајно непрекидно радити под лошим условима спољне средине, због алуминијумског водоотпорног кућишта, високог поузданог прекидачког напајања и строгог система заштите од муње.
Параметри технике
Ставка | Јединица | Технички параметар | ||||
Напријед Пут | ||||||
Фреквенцијски опсег | МХз | 47/85 ~ 860/1003 | ||||
Називни добитак (@ ФЗ110) | дБ | 30 | 34 | 36 | 38 | |
Минимални добитак (@ ФЗ110) | дБ | ≥30 | ≥34 | ≥36 | ≥38 | |
Називни ниво уноса | дБμВ | 72 | ||||
Називни излазни ниво | дБμВ | 106/108 | ||||
Флатнесс у бенду | дБ | ± 0.75 | ||||
Слика буке | дБ | ≤ 10 | ||||
Повратни губитак | дБ | ≥ 16 | ||||
АТТ | дБ | 1-18 (фиксно, 1 дБ корачно, бирање) | ||||
ЕК | дБ | 1-15 (фиксно, 1 дБ корачно, бирање) | ||||
Ц / ЦТБ | дБ | ≥67 | Услов испитивања: 79 канала. | |||
Ц / ЦСО | дБ | ≥69 | ||||
АГЦ Пилот Фрекуенци | МХз | 168.25 (Или одредио корисник) | ||||
АГЦ карактеристично | дБ | ± 4 (улаз) / користи0,5 (излаз) | ||||
Групно одлагање | нс | ≤ 10 (112,25 МХз / 116,68 МХз) | ||||
Сигнал за однос Хум | % | <> | ||||
Добивање стабилности | дБ | -1.0 ~ +1.0 | ||||
Повратни пут | ||||||
Фреквенцијски опсег | МХз | 5 ~ 42/65 | ||||
Називни добитак (@ ФЗ110) | дБ | 12 | 16 | 20 | 24 | |
Макс. Излазни ниво | дБμВ | ≥ 110 | ||||
Флатнесс у бенду | дБ | ± 0.75 | ||||
Слика буке | дБ | ≤ 12 | ||||
Повратни губитак | дБ | ≥ 16 | ||||
Интер-модулациони омјер другог реда | дБ | ≥ 52 | Услов испитивања: излазни ниво 110дБμВ, | |||
Групно одлагање | нс | ≤ 20 (57МХз / 59МХз) | ||||
Сигнал за однос Хум | % | <> | ||||
Опште карактеристичне | ||||||
Карактеристична импеданција | Ω | 75 | ||||
Тест Порт | дБ | -20 ± 1 | ||||
Напон напајања | В | А: АЦ ~ 135 ~ 250） В ； Б: АЦ （35 ~ 90） В | ||||
Импулсни отпор напона (10 / 700μс) | кВ | > 5 | ||||
Потрошња струје | В | 22 | ||||
Димензија | мм | 260 （Л） 200 （В） 130 （Х） | ||||
Пакет
