24 у 1 ЦАТВ аналогни модулатор

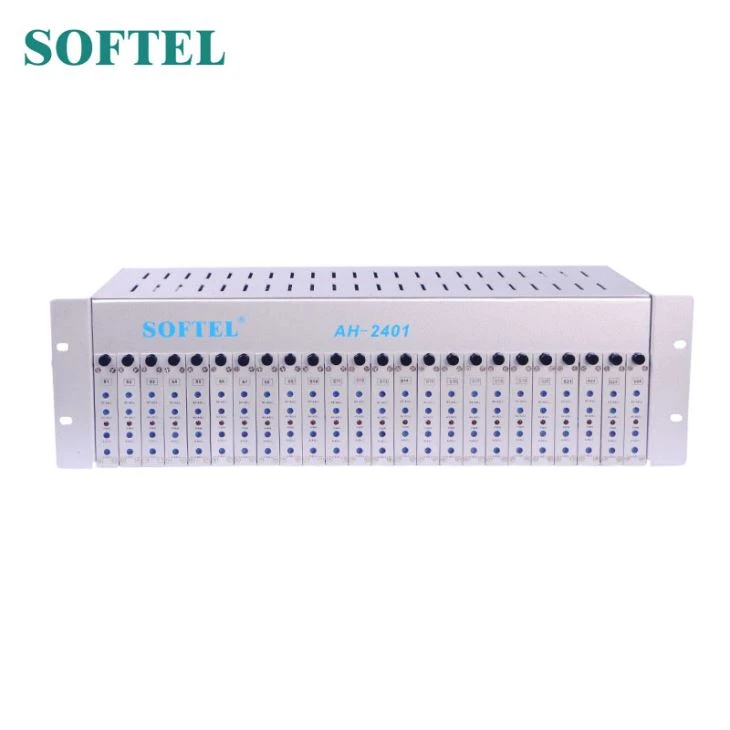

АХ2401 је 3РУ шасија монтирана на сталак која омогућава уградњу до 24 комада фиксних мини модулатора са микропроцесорским управљањем. Ниво излазне шасије од 40 дБмВ, није потребан додатни комбинатор.
Карактеристике
1. Прекидачко напајање ради флексибилности инсталације и прецизне регулације напона
2. Два вентилатора за хлађење за дуготрајне перформансе овог 24 у 1 ЦАТВ аналогног модулатора
3. Опција стерео функције
4. САВ (површински акустични талас) филтрирање на ИФ за супериорно у опсегу Ц / Н
5. Контроле приступа предњој плочи омогућавају једноставно подешавање

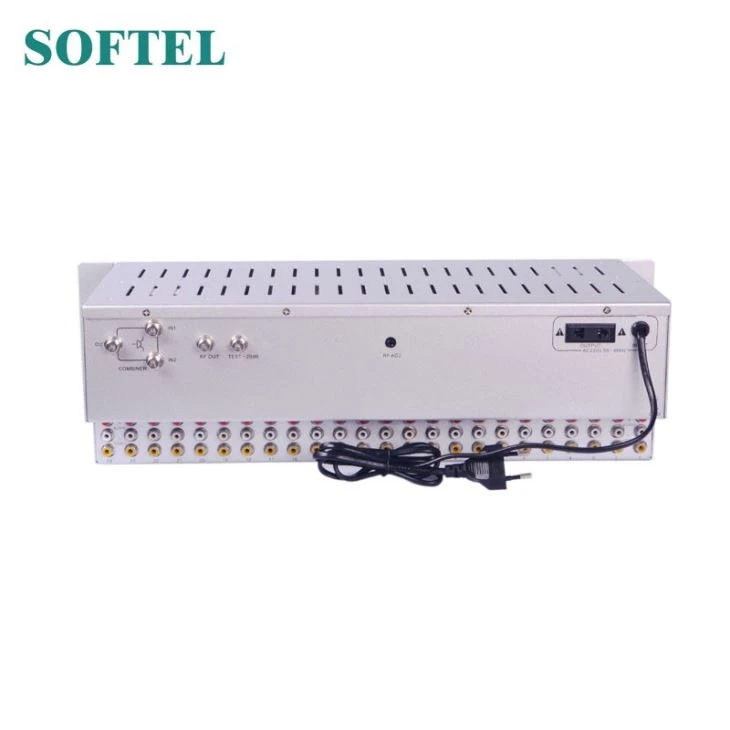

6. Задњи панел има петљу за комбајн за једноставно повезивање
Спецификације
Фреквенцијски опсег | 47 ~ 860МХз |
Излазни ниво | > = 100 дБмВ |
Ц / Н у опсегу | 60дБ |
Ц / Н ван опсега | 62дБ |
Прикључак за видео улаз | РЦА (жута) |
Конектор за аудио улаз | РЦА (бела) |
РФ излазни конектор | 75Ω Женска |
Напон напона | ДЦ 5В за мини модулатор |
Излазна фреквенција | 47-860МХз |
Излазни ниво | 97дБμВ (Адј.) |
А / В однос | -11 до -18дБ (Адј. |
Стабилност фреквенције | ± 5КХз |
Видео | 75ΩФ-женка |
Ниво уноса | 0,6-1,5 Вп-п (87,5% модулација) |
Видео Ц / Н | 50дБ |
Хум / шум | -50дБ |
Модулацијски опсег | 0 ~ 90% |
Аудио | 75ΩФ-женка |
Ниво уноса | 1Вп-п (25КХз Дев.) |
Дисторзија | 1% |
КУИЦК ИНСТАЛЛАИОН
АХ2401М, 24 ин 1 ЦАТВ аналогни модулатор, дизајниран је за унутрашњи 19 '' сталак. Обавезно оставите простор између модулатора за циркулацију ваздуха. Да бисте спречили струјни удар, никад не уклањајте уземљени чеп. Осигурајте да електрични улазни каблови који уђу у зграду буду спојени на земљиште што је могуће ближе улазној тачки.
1. Укључите у аудио и видео конекторе пре него што укључите напајање
2. Укључите модулатор и провјерите слику и звук
3. Подесите жељене канале ако фабричка подешавања нису онаква каква желите
